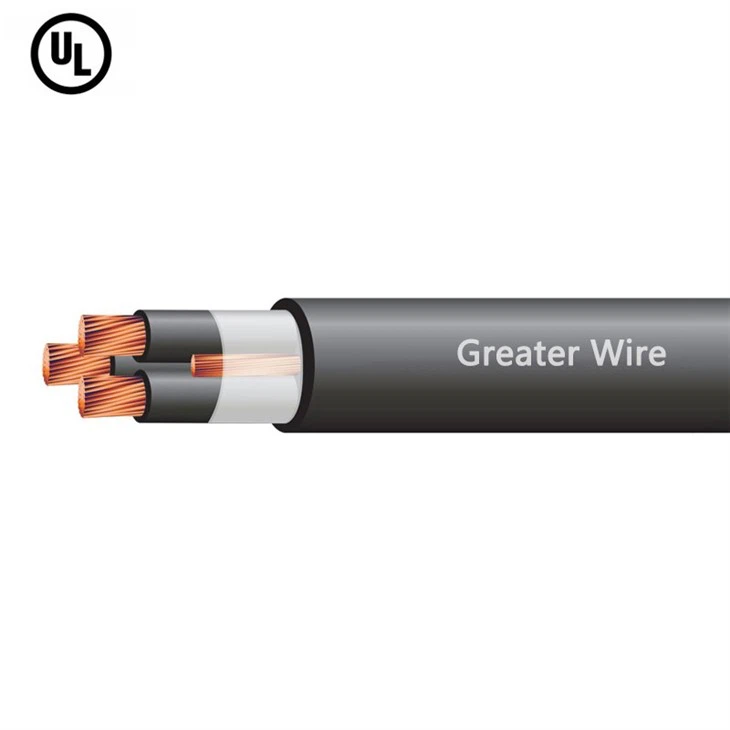

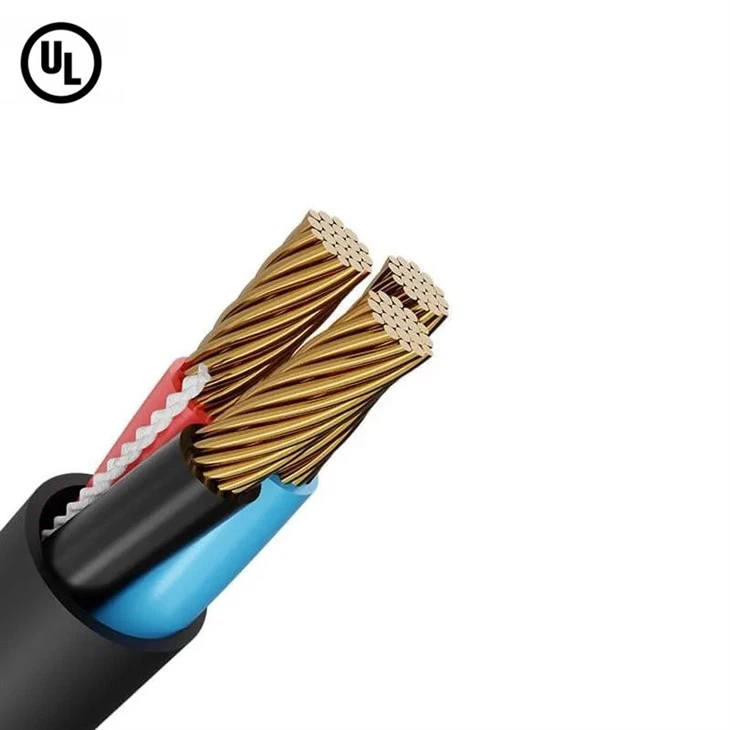

Cable UL TC-ER (XHH/XHHW-2)

● Conductors: coure tou sense recobrir segons ASTM B-3. Les mides inferiors al número 8 estan cadenes per compressió segons ASTM B-8. Les mides núm. 8 i més grans són trenades compactes segons ASTM B-496.

● Aïllament: Okonite-FMR compleix o supera els requisits d'aïllament UL 1581, ICEA S-73-532 (NEMA WC57) i ICEA S-95-658 NEMA WC70 tipus II.

● Codificació de colors: colors base i traçadors tal com es mostra al revers de la fitxa de dades, i per a mides núm. 8 AWG i més grans, conductors negres amb impressió superficial de números segons ICEA S-73-532 NEMA/WC57 Mètode 4.

● Conductor de presa de terra: quan s'indiqui, coure aïllat nu o verd segons ASTM B-8 per a mides núm. 8 AWG i més petit, rodó compacte per a mides superiors a núm. 8 AWG segons ASTM B-496 i sota la taula NEC 250.122.

● Muntatge: Conductors cablejats seguint la norma UL 1277 utilitzant farcits, segons sigui necessari, amb una cinta de cable global.

● Jaqueta general: compleix amb UL 1277. El compost Okolon TS-CPE compleix o supera els requisits de UL 1581.

Aplicació

El cable de la safata TC-ER està permès per utilitzar-lo en circuits d'alimentació, il·luminació, control i senyal; interior o exterior; en safates de cables, canals, enterraments directes a terra o on es recolza en llocs exteriors per un cable de missatgeria; per a circuits de classe 1 tal com es permet a
l'article 725 del NEC; i en safates de cables de Classe I, Divisió 2, llocs perillosos en establiments industrials on les condicions
de manteniment i supervisió assegura que només persones qualificades realitzaran el servei de la instal·lació.
Els cables marcats TC-ER també es poden utilitzar entre una safata de cables i l'equip o dispositiu d'utilització quan s'instal·len d'acord amb
amb NEC 336.10(7).

Característica

El cable TC-ER (cable de safata - instal·lació exposada) ha superat la prova ignífuga de safata vertical d'IEEE 383-1974 i 1202/FT4, així com l'estàndard ignífug d'alta intensitat (210,000 BTU). /hr.) de UL 1277 i ICEA T-29-520, mostrant una excel·lent resistència al foc. Els seus tipus de conductors aïllats inclouen XHH/XHHW-2 i RW75/RW90 amb classificació cUL, que poden mantenir un rendiment excel·lent a temperatures extremadament baixes de -40 graus i la temperatura d'instal·lació més baixa pot arribar a -35 grau, proporcionant una solució convenient per a aplicacions en regions fredes.

Certificació

El cable TC-ER Wire (Tray Cable - Exposed Run) té la certificació UL, el que significa que el producte s'ha provat rigorosament i compleix els requisits del codi de cablejat elèctric nord-americà (NEC) i garanteix la seguretat en entorns exposats.

Els cables TC-ER s'han de sotmetre a proves de durabilitat, proves de flexibilitat, proves de rendiment mecànic i altres proves abans d'obtenir la certificació UL, proporcionant als usuaris productes de cable fiables i d'alta seguretat i reduint el risc d'accidents.

paquet

TC-ER cable package

Línia de producció

La fàbrica avançada de cables del fabricant Greater Wire té un entorn de fabricació intel·ligent i digital. Mitjançant la integració perfecta de la tecnologia d'avantguarda, la fàbrica elimina amb èxit els errors i defectes que es poden produir en el procés tradicional de muntatge manual. El canvi a la fabricació digital no només augmenta l'eficiència, sinó que també demostra el nostre compromís d'oferir als nostres clients productes de la màxima fiabilitat. El marc de fàbrica intel·ligent garanteix un procés de producció racionalitzat i sense errors, minimitzant la possibilitat de variacions relacionades amb les persones i augmentant la precisió abans inassolible. Mecanisme d'inspecció precís i automatitzat, la fàbrica s'adhereix estrictament al control de qualitat. Els productes s'inspeccionen a fons des de l'inici fins a l'etapa final del procés de fabricació. La detecció d'imatges intel·ligents digitals i les tecnologies làser s'utilitzen per garantir que cada producte compleix els estrictes estàndards establerts per la nostra empresa. Aquest compromís amb la qualitat s'estén a la nostra precisió d'inspecció, amb equips de producció automatitzats que aconsegueixen una precisió impressionant de 0,002 mm, que supera els punts de referència del sector.

client

wire and cable company

Soci

greater wire Partner

Preguntes freqüents

P: Quin és el nom complet del cable TC-ER?

R: El nom complet és Tray Cable - Exposed Run, que el cable és adequat per a la col·locació de safates i es pot exposar directament per a la instal·lació.

P: Quines són les característiques duradores del cable TC-ER?

R: És resistent a l'oli, els raigs UV, els productes químics, l'impacte i l'estirament.

P: Els cables TC-ER són impermeables?

R: Sí, molts cables TC-ER són impermeables, però depèn del model de cable i del material de la jaqueta.

Etiquetes populars: cable ul tc-er (xhh/xhhw-2), fabricants, proveïdors, fàbrica de cable ul tc-er de la Xina (xhh/xhhw-2)

TC-ER cable

Mida del conductor AWG/kcmil	Nombre de conductors	TIPUS UL TC	Gruix d'aïllament - mils	Gruix de la jaqueta - mils	Gruix de la jaqueta - mm	Aprox. OD - Polzades	Aproximadament OD - mm	Secció transversal Àrea (polzades quadrades)	Aprox. Pes net lliures/1000'	Aprox. Pes del vaixell lliures/1000'	90 graus humit o sec NEC Ampacitat (1)*	75 graus Humit NEC Ampacitat
14(7X)	2	TC	30	45	1.14	0.39	9.8	0.12	95	115	15	15
	3	TC-ER		45	1.14	0.41	10.3	0.13	115	135	15	15
	4	TC-ER		45	1.14	0.44	11.3	0.15	140	160	15	15
	5	TC-ER		45	1.14	0.48	12.2	0.18	165	185	15	15
	7	TC-ER		45	1.14	0.52	13.3	0.21	200	220	15	14
	9	TC-ER		60	1.52	0.64	16.2	0.32	290	310	15	14
	12	TC-ER		60	1.52	0.71	18.1	0.40	370	390	12	10
	19	TC-ER		60	1.52	0.83	21.0	0.54	510	530	12	10
	37	TC-ER		80	2.03	1.14	29.1	0.03	985	1005	10	8
12(7X)	2	TC	30	45	1.14	0.42	10.7	0.14	120	140	20	20
	3	TC-ER		45	1.14	0.45	11.3	0.16	145	165	20	20
	4	TC-ER		45	1.14	0.49	12.4	0.19	180	200	20	20
	5	TC-ER		45	1.14	0.53	13.5	0.22	220	240	20	20
	7	TC-ER		60	1.52	0.61	15.5	0.29	295	315	20	17
	9	TC-ER		60	1.52	0.70	17.9	0.39	390	410	20	17
	12	TC-ER		60	1.52	0.79	20.0	0.49	500	520	15	12
	19	TC-ER		80	2.03	0.96	24.4	0.72	745	765	15	12
	37	TC-ER		80	2.03	1.27	32.3	1.27	1355	1375	12	10
10(7X)	2	TC	30	45	1.14	0.47	11.9	0.17	160	180	30	30
	3	TC-ER		45	1.14	0.50	12.7	0.19	200	220	30	30
	4	TC-ER		60	1.52	0.58	14.6	0.26	270	290	30	28
	5	TC-ER		60	1.52	0.63	15.9	0.31	325	345	30	28
	7	TC-ER		60	1.52	0.68	17.3	0.36	405	425	28	24
	9	TC-ER		60	1.52	0.79	20.1	0.49	540	560	28	24
	12	TC-ER		80	2.03	0.93	23.6	0.68	745	765	20	17

Conductor de connexió a terra de l'equip: qualsevol conductor dels cables classificats TC es pot tornar a identificar permanentment durant la instal·lació com a conductor de connexió a terra de l'equip d'acord amb la secció 250.119(B) del NEC.

† Àrea de la secció transversal per al càlcul de l'ompliment de la safata de cables d'acord amb la secció 392.22 del NEC.

(1) Ampacitats

Les ampacitats es basen en la taula 310.16 del Codi elèctric nacional per a aquests conductors de 90 graus a una temperatura ambient de 30 graus. La columna humida de 75 graus es proporciona per a una formació addicional.

Les ampacitats mostrades s'apliquen a trams oberts de cable, instal·lació en qualsevol canal aprovat, enterrament directe a terra o com a cable aeri en un missatger. La reducció de la capacitat per a més de tres conductors que transporten corrent dins d'una canalització està d'acord amb la secció 310.15(C)(1) de NEC.

Les capacitats mostrades també s'apliquen als cables instal·lats a la safata de cables d'acord amb la secció 392.80 de NEC.

*Corrent limitat a 15, 20 i 30 amperes segons la secció 240.4(D) de la NEC per a #14, #12 i #10 AWG, respectivament.

Mida del conductor AWG/kcmil	TIPUS UL TC	Nombre de conductors	Gruix d'aïllament - mils	Conductor de presa de terra AWG*	Gruix de la jaqueta - mils	Gruix de la jaqueta - mm	Aprox. OD - Polzades	Aproximadament OD - mm	Secció transversal Àrea (polzades quadrades)	Aprox. Pes net lliures/1000'	Aprox. Pes del vaixell lliures/1000'	90 graus humit o sec NEC Ampacitat (1)*	75 graus Humit NEC Ampacitat (1)
8(7X)	TC-ER	3	45	-	60	1.52	0.65	16.5	0.33	323	346	55	50
		3		10*	60	1.52	0.68	17.3	0.36	396	419	55	50
		4		-	60	1.52	0.71	18.0	0.40	414	443	45	40
		4		10*	60	1.52	0.71	18.0	0.40	443	472	45	40
6(7X)	TC-ER	3	45	-	60	1.52	0.73	18.5	0.42	448	477	75	65
		3		8*	60	1.52	0.73	18.5	0.42	536	565	75	65
		4		-	60	1.52	0.80	20.3	0.50	565	594	60	52
		4		8*	60	1.52	0.82	20.3	0.50	662	697	60	52
4(7X)	TC	3	45	-	60	1.52	0.82	21.8	0.53	633	668	95	85
	TC-ER	3		8*	60	1.52	0.82	21.8	0.53	732	767	95	85
	TC	4		-	80	2.03	0.94	23.9	0.69	851	904	76	68
	TC-ER	4		8*	80	2.03	0.95	24.1	0.71	936	989	76	68
2(7X)	TC	3	45	-	80	2.03	0.98	24.9	0.75	994	1063	130	115
	TC-ER	3		6	80	2.03	0.98	24.9	0.75	1145	1214	130	115
	TC	4		-	80	2.03	1.08	27.4	0.92	1227	1307	104	92
	TC-ER	4		6	80	2.03	1.08	27.4	0.92	1276	1356	104	92
1(19X)	TC	3	55	-	80	2.03	1.09	27.7	0.93	1226	1338	150	130
	TC-ER	3		6	80	2.03	1.09	27.7	0.93	1398	1478	150	130
	TC	4		-	80	2.03	1.20	30.5	1.13	1582	1694	120	104
	TC-ER	4		6	80	2.03	1.21	30.7	1.15	1662	1787	120	104
1/0(19X)	TC	3	55	-	80	2.03	1.17	29.7	1.08	1501	1615	170	150
	TC-ER	3		6	80	2.03	1.17	29.7	1.08	1680	1805	170	150
	TC	4		-	80	2.03	1.29	32.8	1.31	1917	2059	136	120
	TC-ER	4		6	80	2.03	1.29	32.8	1.31	1986	2128	136	120
2/0(19X)	TC	3	55	-	80	2.03	1.26	30.0	1.25	1812	1954	195	175
	TC-ER	3		6	80	2.03	1.26	30.0	1.25	2017	2159	195	175
	TC	4		-	80	2.03	1.39	35.3	1.52	2356	2508	156	140
	TC-ER	4		6	80	2.03	1.39	35.3	1.52	2420	2607	156	140
4/0(19X)	TC	3	55	-	80	2.03	1.48	37.6	-	2697	2884	260	230
	TC-ER	3		4	80	2.03	1.49	37.8	-	2903	3090	260	230
	TC	4		-	80	2.03	1.63	41.4	-	3466	3717	208	184
	TC-ER	4		4	80	2.03	1.63	41.4	-	3564	4815	208	184
250(37X)	TC	3	65	-	80	2.03	1.62	41.1	-	2952	3095	290	255
	TC-ER	3		4	80	2.03	1.62	41.1	-	3082	3259	290	255
	TC	4		-	110	2.79	1.86	47.2	-	3965	4231	232	185
	TC-ER	4		4	110	2.79	1.86	47.2	-	4093	4359	232	185
350(37X)	TC	3	65	-	110	2.79	1.89	48.0	-	4104	4370	350	310
	TC-ER	3		3	110	2.79	1.89	48.0	-	4207	4536	350	310
	TC	4		-	110	2.79	2.08	52.8	-	5334	5681	280	248
	TC-ER	4		3	110	2.79	2.08	52.8	-	5494	5841	280	248
500(37X)	TC	3	65	-	110	2.79	2.14	54.4	-	5658	6005	430	380
	TC-ER	3		2	110	2.79	2.14	54.4	-	5861	6208	430	380
	TC	4		-	110	2.79	2.37	60.2	-	7352	7911	344	304
	TC-ER	4		2	110	2.79	2.37	60.2	-	7560	8119	344	304
750(61X)	TC	3	80	-	110	2.79	2.57	65.3	-	8331	8958	535	475
	TC-ER	3		1	110	2.79	2.57	65.3	-	8603	9930	535	475
	TC	4		-	140	3.56	2.91	73.9	-	11080	11842	428	380
	TC-ER	4		1	140	3.56	2.91	73.9	-	11343	12105	428	380
1000(61X)	TC	3	80	-	140	3.56	2.94	74.4	-	11078	11840	615	345
	TC-ER	3		1	140	3.56	2.94	74.4	-	11463	12396	615	345
	TC	4		-	140	3.56	3.26	82.8	-	14455	15388	492	430
	TC-ER	4		1	140	3.56	3.26	82.8	-	14894	15827	492	430
