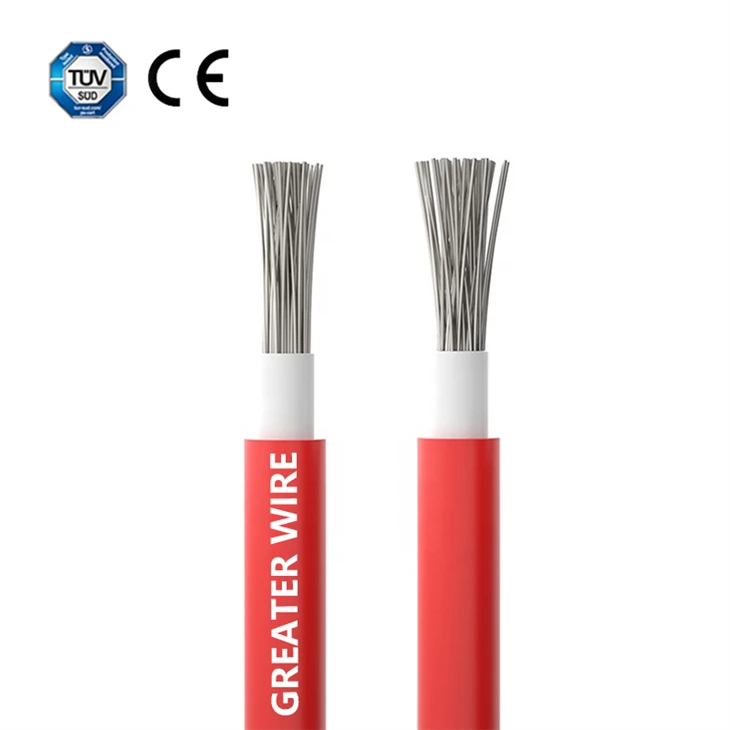

El cable solar TUV 10mm DC H1Z2Z2-K és una solució fiable i d'alta qualitat dissenyada per a sistemes d'energia solar. Fabricat a Guangdong, Xina, aquest cable s'adhereix als estàndards més alts de la indústria, que cobreix tant configuracions d'un sol nucli com de doble nucli. El cable compta amb capes d'aïllament codificades per colors, que garanteixen una instal·lació segura i senzilla: els cables vermells estan designats per a la tensió de CC positiva (+), mentre que els cables negres s'utilitzen per a la tensió de CC negativa (-). Certificat TUV i UL, garantint el compliment dels estàndards internacionals. El doble aïllament garanteix la protecció contra l'estrès ambiental. Dissenyat per a connexions estables, reduint la necessitat de manteniment freqüent.
Aplicació
El cable solar de 10 mm DC H1Z2Z2-K està classificat per a tensions nominals de CC de fins a 1,5 KV (entre conductor a conductor o conductor a terra), cosa que el fa ideal per a una àmplia gamma d'aplicacions solars. Compta amb un doble aïllament adequat per a entorns exteriors durs, proporcionant una connexió estable i duradora que minimitza els costos de manteniment.
Característica
Certificació: TUV/UL
Estàndard: lEC 62930 / EN 50618:2014 / UL4703
Conductor: Classe 5 (flexible) de coure estanyat, basat en EN 60228 i IEC 60228
Jaqueta d'aïllament i funda: poliolefina reticulada
Tensió nominal: DC 1500V (entre conductors i entre conductor i terra), CA Uo/U: 1,0/1,0 KV
Classe d'aplicació: A
Classe de protecció: II
Rendiment aquàtic: AD7
Tensió de prova: 6500 V, 50 Hz, 10 min
Rendiment al foc: no propagació de la flama segons UNE-EN 60332-1 i IEC 60332-1
Classificació de temperatura -40 grau -90 grau
La temperatura màxima: 120 graus
Certificació TUV/UL
Nº de conductor: nucli simple / nucli doble
Certificació
Els nostres productes han aconseguit diverses certificacions internacionals de prestigi, com ara TUV, UL, EU CPR, CE, ROHS i altres.
paquet
Línia de producció
El fabricant Greater Wire està equipat amb equips de producció avançats per a la fabricació de conductors, aplicació de materials d'aïllament, extrusió de beines i muntatge de connectors. Les fàbriques solen utilitzar materials i tècniques d'alta qualitat per garantir el rendiment elèctric, la durabilitat i la seguretat del cable. Els equips de producció automatitzats tenen una precisió de fins a 0,002 mm i tots els productes estan 100% inspeccionats i marcats digitalment. Passem per un estricte control de qualitat i proves per garantir que els cables fotovoltaics compleixen els estàndards internacionals i locals. Aquestes proves poden incloure proves de rendiment elèctric, proves de rendiment retardant de flama, proves de resistència a la intempèrie i proves de resistència a la tracció.
Cas
Soci
Preguntes freqüents
P: Quina mida de cable per al panell solar de 100 W?
Per a distàncies de fins a 5 metres (16 peus), generalment n'hi ha prou amb un cable de 12 AWG (uns 4 mm²). Aquesta mida minimitza la caiguda de tensió i pot gestionar el corrent generat pel panell de 100 W de manera eficient.
Distància mitjana (5 a 10 metres / 16 a 33 peus):
Per a distàncies més llargues, com ara de 5 a 10 metres (de 16 a 33 peus), és possible que necessiteu un cable de 10 AWG (aproximadament 6 mm²). Aquest cable més gruixut reduirà la caiguda de tensió a la distància estesa, assegurant una transferència d'energia eficient.
Llarga distància (més de 10 metres / 33 peus):
Per a distàncies superiors a 10 metres (33 peus), considereu utilitzar un cable de 8 AWG (aproximadament 10 mm²) per minimitzar les pèrdues.
P: Quina mida del cable del panell solar?
P: De què està fet el cable solar?
R: 1. Material conductor: el coure i el coure estancats són els materials més comuns utilitzats per als conductors dels cables solars per la seva excel·lent conductivitat elèctrica i flexibilitat. L'alumini és menys comú, però es pot utilitzar en algunes aplicacions.
2. Material d'aïllament: els cables solars estan aïllats amb polietilè reticulat (XLPE), que ofereix excel·lents propietats d'aïllament, resistència als raigs UV i durabilitat. A més, el clorur de polivinil (PVC) s'utilitza en alguns cables, tot i que és menys comú per a aplicacions a l'aire lliure a causa de la menor resistència UV i durabilitat en comparació amb XLPE.
3. Material de la funda exterior: XLPO Ofereix una gran flexibilitat i durabilitat, adequat per a entorns exteriors i durs. A més, el clorur de polivinil (PVC) ofereix una bona protecció, però s'utilitza menys per a aplicacions exteriors en comparació amb XLPO.
P: Com calcular la mida del cable solar?
Per calcular la mida adequada del cable solar, cal tenir en compte factors com ara el corrent que transportarà el cable, la distància que necessita per recórrer l'electricitat, la tensió del sistema i la caiguda de tensió acceptable.
1. Determineu el corrent:
Corrent (I): Podeu calcular el corrent en funció de la potència nominal del panell solar i la tensió del sistema.
Fórmula: I=PVI=VP
P: Potència del panell solar (en watts)
V: tensió del sistema (en volts)
Exemple: per a un panell solar de 300 W en un sistema de 24 V: I=300W24V=12.5AI=24V300W=12.5A
2. Calcula la caiguda de tensió:
Caiguda de tensió: és crucial mantenir la caiguda de tensió per sota d'un percentatge determinat (normalment un 3% o menys) per garantir un funcionament eficient.
Fórmula de caiguda de tensió: caiguda de tensió=2×L×I×R1000Caiguda de tensió=10002×L×I×R
L: Longitud unidireccional del cable (en metres)
I: corrent (en amperes)
R: Resistència del cable per unitat de longitud (en ohms per metre)
La resistència del cable es pot trobar a les especificacions del cable. Per als cables de coure, la resistència sol ser d'uns 0,017 ohm·mm²/m.
3. Seleccioneu la mida del cable:
En funció de la caiguda de tensió actual i acceptable, trieu una mida de cable que tingui una resistència prou baixa per mantenir la caiguda de tensió dins dels límits acceptables.
Directrius de mida del cable: utilitzeu un gràfic o una calculadora de mida del cable que s'adapti als vostres requisits específics. Per a la majoria d'aplicacions, les mides habituals i els seus corresponents valors màxims de corrent es poden trobar a les taules de la indústria.
4. Utilitzeu una calculadora de mida del cable (opcional):
Calculadores en línia: diverses calculadores en línia poden ajudar a determinar la mida del cable en funció de paràmetres d'entrada com ara la tensió, el corrent, la distància i la caiguda de tensió acceptable.
