Comprensió dels cables de potència SAA
Abans d’aprofundir en els tipus de connectors, és fonamental comprendre les característiques clau deCables de potència SAA, inclòs elSAA 16mm XLPE Power CableiCables circulars de taronja SAA. Aquests cables estan dissenyats per proporcionar una transmissió elèctrica fiable mantenint els estàndards de seguretat, és per això que s’utilitzen en una àmplia gamma d’aplicacions residencials, comercials i industrials.
Característiques principals dels cables de potència SAA
Aïllament XLPE: ElSAA 16mm XLPE Power CablefuncionsPolietilè reticulat (XLPE)L’aïllament, que proporciona excel·lents propietats elèctriques, resistència tèrmica i resistència mecànica.
Armador: Cables de potència SAAsovint ve amb armador (com araArmadura de filferro d'aceroArmouring de filferro de coure) per a una protecció afegida, especialment en zones on el cable està exposat a danys físics.
Beina de PVC: La beina exterior del cable, normalment feta dePVC (clorur de polivinil), proporciona protecció contra factors ambientals com la humitat, l’abrasió i la radiació UV.

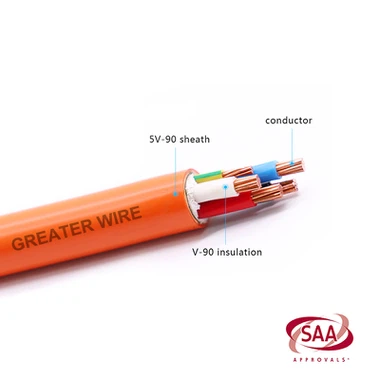

Disseny circular taronja: ElCable circular taronja SaaS’utilitza habitualment per la seva alta visibilitat i resistència a les tensions ambientals, cosa que el fa ideal per a aplicacions industrials i exteriors.
La importància dels connectors en sistemes elèctrics
Els connectors serveixen com a enllaç entre diferents components en un circuit elèctric, com ara cables, interruptors, punts de venda i unitats de distribució de potència. A favor deCables de potència SAA, els connectors són especialment importants perquè asseguren:
Conductivitat elèctrica fiable: Un bon connector permet que el corrent elèctric flueixi amb una resistència i una pèrdua mínima.
Seguretat: Els connectors adequats impedeixen els curtcircuits, els xocs elèctrics i els perills de foc.
Durabilitat: El connector ha de suportar factors ambientals, com la humitat, la radiació UV i l'estrès mecànic, per assegurar el rendiment a llarg termini.
Facilitat de manteniment: Els bons connectors permeten una fàcil desconnexió i reconnexió, facilitant les reparacions i les actualitzacions.
Tipus de connectors que s’utilitzen habitualment amb cables d’alimentació SAA
Hi ha diversos tipus de connectors utilitzatsCables de potència SAA, segons l'aplicació, els requisits de tensió i els factors ambientals. A continuació, es mostren alguns dels connectors més utilitzats:
1. Connectors de terminal de cargol
Connectors de terminal de cargolsón un dels connectors més utilitzats en instal·lacions elèctriques. Aquests connectors s’utilitzen sovint en aplicacions comercials i residencials per unir -seCables de potència XLPE SAA 16mmi altres tipus de cables. L’avantatge principal dels connectors del terminal de cargol és la seva senzillesa i facilitat d’ús.
Com funciona: Un connector de terminal de cargol consisteix en un terminal metàl·lic, sovint de llautó o coure, amb un cargol roscat. L’extrem despullat del fil s’insereix al terminal i el cargol s’estreny per crear una connexió segura.
Aplicacions: Els terminals de cargol s'utilitzen habitualment en taules de distribució, caixes d'unió i panells elèctrics, especialment per a connexions on es necessita una capacitat de càrrega de corrent elevada.
Avantatges:
Fàcil d’instal·lar.
Connexió fiable i forta.
Rendible per a aplicacions de baixa o mitjana tensió.
2. Terminals d'anells
Terminals d'anellss'utilitzen per connectar -seCables circulars de taronja SAAa diversos components d’un sistema elèctric, com ara interruptors de circuits, punts de venda elèctrica o terminals de bateries. Són ideals per a aplicacions on es requereixi una connexió estable i segura.
Com funciona: Un terminal d'anells consisteix en un anell de metall circular en un extrem, dissenyat per estar carregat sobre un pal o cargol. L’altre extrem es va reduir al fil o al cable, creant una connexió sòlida i permanent.
Aplicacions: Els terminals d’anells s’utilitzen habitualment en connexions de bateries, sistemes d’energia solar i aplicacions industrials, on una connexió segura és crucial.
Avantatges:
Proporciona una connexió segura i estable resistent a les vibracions.
Fàcil d’instal·lar i eliminar.
Ideal per a aplicacions de gran corrent.
3. Connectors Spade
Connectors Spadesón similars als terminals d’anells, però en lloc d’un anell, presenten un disseny semblant a la forquilla que pot lliscar fàcilment sobre un cargol o un cargol. Els connectors Spade són ideals per a aplicacions on cal desconnectar i tornar a connectar les connexions.
Com funciona: Un connector Spade té un extrem pla i bifurcat que llisca sobre un pal de terminal o un cargol. L'altre extrem es va caure sobre el fil despullat.
Aplicacions: Els connectors de pala s'utilitzen en molts tipus d'equips elèctrics, inclosos electrodomèstics, taules de circuit i panells de distribució. Són especialment útils en situacions en què el manteniment i les actualitzacions del sistema requereixen una fàcil desconnexió.
Avantatges:
Fàcil de connectar i desconnectar.
Proporciona una connexió sòlida per a sistemes de gran corrent.
Útil en espais ajustats on els connectors tradicionals no s’ajusten.
4. Connectors de cul
Connectors de culs'utilitzen habitualment per unir dos o més cables junts. Són especialment útils quan es necessita una connexió perfecta sense necessitat d’un bloc de terminal o caixa d’unió.
Com funciona: Un connector de cul és un tros curt de tubs metàl·lics que es redueix als extrems despullats dels cables que cal unir. El procés de segrest garanteix una connexió segura i segura.
Aplicacions: Els connectors de cul s'utilitzen normalment en instal·lacions de baixa o mitjana tensió, com ara circuits d'il·luminació, sistemes de climatització o sistemes elèctrics d'automòbils.
Avantatges:
Proporciona una connexió contínua i fluida sense necessitat de connexions múltiples.
Ideal per a aplicacions que requereixen un espai mínim.
Apte per connectar diferents mides de filferro.
5. Connectors de la barra de bus
Connectors de la barra de buss'utilitzen per connectar múltiplesCables de potència SAAa una barra de bus, que és una barra metàl·lica conductora usada en panells elèctrics i taules de distribució. Aquests connectors estan dissenyats per gestionar aplicacions de gran corrent i assegurar-se que la potència es distribueix de manera uniforme a diferents circuits.
Com funciona: Els connectors de la barra de bus solen estar cargolats o cargolats a la barra de bus. Els extrems despullats delSAA 16mm XLPE Power Cableestan connectats a la barra de bus mitjançant el connector, permetent que l’electricitat flueixi d’un punt a diversos circuits.
Aplicacions: Els connectors de la barra de bus s’utilitzen habitualment en aplicacions industrials a gran escala, panells de distribució d’energia i sistemes d’energia solar.
Avantatges:
Permet una fàcil connexió de diversos circuits.
Ideal per a sistemes d’alta tensió i de gran corrent.
Proporciona una connexió fiable i robusta en aplicacions a gran escala.
6. Connectors ràpids
Connectors ràpids, també conegut comConnectors de pressióoconnectors de plug, estan dissenyats per permetre connexions ràpides i lliures d’eines. Aquests connectors estan guanyant popularitat en sistemes elèctrics residencials i comercials per la seva facilitat d’instal·lació i manteniment.
Com funciona: Els connectors ràpids utilitzen contactes carregats de molla que agafen el fil despullat quan s'insereix al connector. La connexió es realitza ràpidament, sense necessitat d’eines com els tornavisos o les crosseres.
Aplicacions: Els connectors ràpids són ideals per a aplicacions on el temps d’instal·lació és limitat, com per exemple en les juntes de cablejat o instal·lacions de panells solars.
Avantatges:
Instal·lació ràpida i fàcil.
No cal eines.
Connexió segura i fiable per a aplicacions de tensió mitjana.
Triar el connector adequat per a cables d’alimentació SAA
Quan escolliu connectors per aCables de potència SAA, com elCables de potència XLPE SAA 16mmiCables circulars de taronja SAA, cal tenir en compte diversos factors:
Qualificació actual: Assegureu -vos que el connector pot gestionar la càrrega actual queCable de potència saaportarà. La sobrecàrrega d’un connector pot comportar un sobreescalfament i una fallada potencial.
Qualificació de tensió: La qualificació de tensió del connector ha de coincidir o superar la tensió del circuit.
Condicions ambientals: Per a instal·lacions exteriors o industrials, trieu connectors resistents a la humitat, la corrosió i la radiació UV.Cables circulars de taronja SAAnormalment estan dissenyats amb resistència a la UV, per la qual cosa és fonamental utilitzar connectors que ofereixen una durabilitat similar.
Facilitat de manteniment: Considereu el fàcil que serà desconnectar i mantenir la connexió. Connectors comConnectors SpadeoConnectors ràpidssón ideals per a sistemes que requereixin un manteniment o actualitzacions freqüents.
Dongguan Greater Wire & Cable Co., Ltd.S'especialitza en cables certificats per SAA australians, que utilitzen tecnologia avançada d'aïllament de polietilè reticulada XLPE per proporcionar una excel·lent resistència química, resistència a l'abrasió i resistència a la temperatura i és el filferro preferit per a diversos projectes industrials i comercials.
