A l'hora de dissenyar un sistema d'energia solar, una de les consideracions més importants és determinar la mida de les plaques solars necessàries per obtenir la màxima eficiència. Aquesta decisió depèn de diversos factors, com ara les necessitats energètiques, l'espai disponible i les condicions ambientals. Al costat de la mida i l'eficiència dels panells solars, l'elecció i la gestió dels cables solars i els cables solars tenen un paper fonamental en el rendiment global del sistema. Aquest article aprofundeix en el concepte d'eficiència dels panells solars, els factors que hi influeixen i la importància dels cables i cables solars en una configuració optimitzada.
1. Entendre l'eficiència dels panells solars
1.1. Què és l'eficiència del panell solar?
L'eficiència dels panells solars mesura el percentatge de llum solar que un panell pot convertir en energia elèctrica utilitzable. Per exemple, un panell solar eficient del 20% converteix el 20% de la llum solar que rep en electricitat. Els panells de major eficiència poden generar més energia des d'una àrea determinada, cosa que els fa ideals per a espais limitats.
1.2. Factors que afecten l'eficiència dels panells solars
Tipus de panell:
Panells monocristal·lins: ofereixen la màxima eficiència (20-22%) a causa de la seva composició de silici pur.
Panells policristalins: Una mica menys eficient (15-17%) però més assequible.
Panells de pel·lícula fina: Lleuger i flexible, però amb menor eficiència (10-12%).
Disponibilitat de llum solar: Les regions amb abundant llum solar es beneficien més dels panells més grans i menys eficients, mentre que les zones amb llum solar limitada poden requerir panells més petits i d'alta eficiència.
Temperatura: Les altes temperatures poden reduir el rendiment del panell. Els panells amb un coeficient de temperatura baix funcionen millor en climes càlids.
Pols i ombra: La brutícia i l'ombra parcial afecten significativament l'eficiència de les plaques solars.
2. Mida òptima del panell solar
2.1. Requisits del sistema
Per determinar la mida òptima dels panells solars per a l'eficiència, calculeu les vostres necessitats energètiques. Per exemple, una llar que consumeix 30 kWh al dia pot requerir:
Potència solar necessària (kW)=Consum d'energia diari (kWh)Hores de sol màximes al dia\text{Potència solar necessària (kW)}=\frac{\text{Consum d'energia diari (kWh)} }{\text{Hores màximes de sol al dia}}Potència solar requerida (kW)=Hores màximes de sol per diaConsum d'energia diària (kWh)
Si la vostra ubicació rep 5 hores de sol punta diàries:
Potència requerida=305=6 kW\text{Potència requerida}=\frac{30}{5}=6 \, \text{kW}Potència requerida=530{{6 }}kW
Per a un sistema de 6 kW, la mida del panell depèn de l'eficiència i la sortida per panell. Un panell estàndard pot produir 350 W, de manera que necessitareu aproximadament:
Nombre de panells{{0}}Mida del sistema (kW)Posició del panell (kW){=60,35≈17 panells.\text{Nombre de panells}=\frac{\text {Mida del sistema (kW)}}{\text{Potència del panell (kW)}}=\frac{6}{0,35} \aprox. 17 \, \text{panels}.Nombre de panells=Potència del panell (kW)Mida del sistema (kW)=0,356≈17 panells.
2.2. Disponibilitat d'espai
Els panells d'alta eficiència són ideals per a un espai limitat al sostre, ja que es necessiten menys panells per satisfer les demandes energètiques. Per a espais més grans, panells de menor eficiència però més assequibles poden ser una solució rendible.
3. El paper dels cables i filferros solars
Els cables i cables solars són components crítics de qualsevol sistema solar, responsables de transmetre l'energia generada pels panells a l'inversor, les bateries i, en definitiva, a la llar. L'elecció dels cables i cables adequats garanteix la seguretat, l'eficiència i la longevitat del sistema.
3.1. Tipus de cables i fils solars

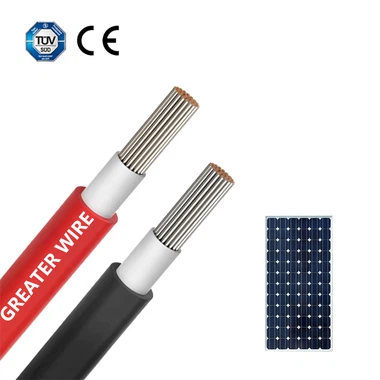

Cables fotovoltaics:
Dissenyats específicament per a aplicacions solars, els cables fotovoltaics són resistents als raigs UV, duradors i adequats per a ús exterior.
Cables solars:
Aquests connecten panells solars individuals en sèrie o paral·lel, permetent flexibilitat en la configuració de matriu.
Cables de bateria:
Connecteu el banc de bateries al sistema. Aquests cables són més gruixuts per suportar un corrent elevat.
Cables inversors:
Transfereix l'electricitat de CC dels panells a l'inversor, on es converteix en CA per a ús domèstic.
Cables de connexió a terra:
Proporcioneu seguretat posant a terra el sistema i evitant descàrregues elèctriques o danys al sistema.
3.2. Importància de la mida adequada del cable
L'eficiència d'un sistema solar depèn significativament de minimitzar les pèrdues d'energia a causa de la resistència dels cables. La mida adequada dels cables i cables solars és fonamental:
Caiguda de tensió:
Una caiguda de tensió important redueix la potència subministrada a l'inversor o a les bateries. Això és especialment rellevant per a cables més llargs.
Caiguda de tensió (%)=Corrent (A) × Longitud del cable (m) × Resistència (Ω/m) Tensió (V) × 100\text{Caiguda de tensió (\%)}=\frac {\text{Corrent (A)} \times \text{Longitud del cable (m)} \times \text{Resistència (Ω/m)}}{\text{Tensió (V)}} \times 100Caiguda de tensió (%)=Tensió (V)Corrent (A) × Longitud del cable (m) × Resistència (Ω/m)×100
Es recomana mantenir la caiguda de tensió per sota del 3%.
Calibre de filferro:
El sistema American Wire Gauge (AWG) determina el gruix dels cables solars. Els sistemes més grans o les distàncies més llargues requereixen cables més gruixuts (números AWG més baixos).
3.3. Consideracions clau per als cables solars
Material:
Fils de coure: Excel·lent conductivitat i durabilitat.
Filferros d'alumini: rendible però menys conductor.
Aïllament:
L'aïllament d'alta qualitat evita els danys UV i el desgast relacionat amb la intempèrie.
Flexibilitat:
Els cables flexibles faciliten la instal·lació i resisteixen el desgast per moviment o vibracions.
Normes i Certificacions:

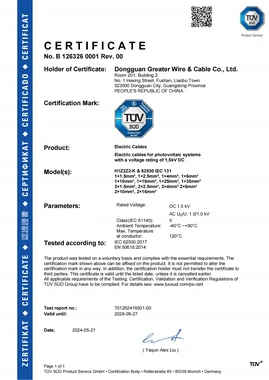

Assegureu-vos que els cables compleixen els estàndards de la indústria com IEC o UL per a la seguretat i el rendiment.
4. Millora de l'eficiència del sistema amb una instal·lació adequada
4.1. Configuracions de cablejat
Els panells solars es poden connectar en sèrie, paral·lel o una combinació:
Connexió en sèrie: Augmenta la tensió mentre el corrent es manté constant.
Connexió paral·lela: Augmenta el corrent mentre la tensió es manté constant.
Trieu la configuració segons els requisits d'entrada de l'inversor i les especificacions del panell.
4.2. Gestió de cables
L'encaminament i la protecció adequats dels cables són essencials per evitar la pèrdua d'energia i garantir la longevitat del sistema. Utilitzeu lligams, conductes o canalitzacions per organitzar i protegir els cables.
4.3. Manteniment regular
Inspeccioneu els cables i les connexions periòdicament per detectar signes de desgast, corrosió o danys. Netegeu els panells per maximitzar l'absorció de la llum solar i garantir un rendiment òptim.
5. Combinant l'eficiència del panell amb el rendiment del cable
Els panells solars d'alta eficiència per si sols no poden garantir un sistema optimitzat. La selecció i gestió de cables i cables solars influeixen directament en el rendiment global. Per exemple, l'ús de cables de mida inferior o de baixa qualitat pot negar els avantatges dels panells d'alta eficiència introduint pèrdues d'energia importants.
En combinar acuradament la mida i l'eficiència dels panells solars amb els cables i cables solars adequats, podeu maximitzar la generació, l'emmagatzematge i la utilització d'energia.
