En el món del cablejat elèctric, un dels tipus de cables més utilitzats per a instal·lacions de baixa tensió ésCable TPS(Cable revestit de termoplàstic). Aquest cable versàtil és afavorit per la seva durabilitat, flexibilitat i facilitat d'instal·lació, el que el fa adequat per a una àmplia gamma d'aplicacions en sistemes elèctrics residencials, comercials i industrials. Tanmateix, com tots els cables, és important entendre la composició i els materials utilitzats en la seva construcció per assegurar-se que compleix els requisits necessaris de seguretat, rendiment i longevitat. En aquest article, explorarem els materials que componen els cables TPS, com funcionen junts per protegir els conductors elèctrics i els avantatges d'utilitzar cables elèctrics TPS en diverses aplicacions.
1. Què és el cable TPS?
Abans d'endinsar-nos en els materials que componen els cables TPS, primer anem a definir què és el cable TPS i per què s'utilitza àmpliament.

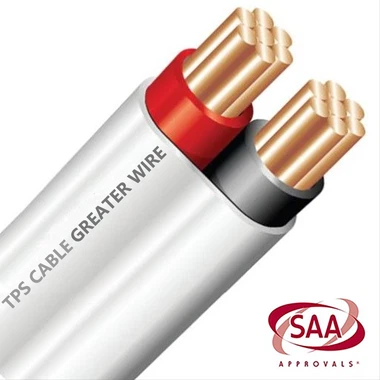

Un cable TPS és un tipus de cable elèctric que consta de diversos components interns, inclosos conductors elèctrics, aïllament i revestiment protector, dissenyats per portar energia elèctrica a diversos aparells, sistemes i maquinària. El terme "TPS" significa Cable revestit de termoplàstic, que indica que la capa exterior del cable està feta de material termoplàstic, normalment PVC (clorur de polivinil). Aquests cables estan dissenyats normalment per a aplicacions de baixa tensió, amb tensió estàndard que oscil·la entre 450V i 750V, depenent del tipus d'instal·lació.
La característica clau dels cables TPS és la seva construcció robusta, que inclou una capa aïllant al voltant de cada conductor per evitar curtcircuits elèctrics i una funda exterior que ofereix una protecció addicional contra els elements ambientals. Els cables TPS plans s'utilitzen sovint quan hi ha espai limitat, ja que es poden instal·lar fàcilment en espais reduïts o al llarg de les parets.
2. Materials que componen el cable TPS
Els cables TPS estan fets de diversos materials que contribueixen al seu rendiment, durabilitat i seguretat. Desglossem els components clau d'un cable elèctric TPS típic:
2.1 Conductors
El conductor és l'element central del cable TPS que transporta el corrent elèctric des de la font d'alimentació fins a la càrrega. Els conductors solen estar fets de metalls que tenen una alta conductivitat elèctrica, com ara:
Coure:El coure és el material més comú utilitzat per als conductors dels cables TPS. És un excel·lent conductor de l'electricitat, assegurant una pèrdua d'energia mínima i una transmissió eficient d'energia. Els cables de coure també tenen una bona resistència mecànica, cosa que els fa duradors i resistents al desgast. A causa del cost relativament elevat del coure, els cables TPS conduïts per coure s'utilitzen generalment en aplicacions més crítiques on la fiabilitat és primordial.
Alumini:En alguns casos, els cables TPS poden utilitzar alumini com a material conductor. L'alumini és una alternativa menys costosa al coure i, tot i que té una conductivitat més baixa que el coure, segueix sent una opció adequada per a moltes aplicacions de baixa tensió. Els conductors d'alumini s'utilitzen normalment en cables més grans on el pes és una preocupació, ja que l'alumini és més lleuger que el coure.
Els conductors solen estar aïllats amb un material que ajuda a prevenir curtcircuits elèctrics, millora la seguretat i protegeix contra factors ambientals com la humitat i les variacions de temperatura.
2.2 Aïllament
Cada conductor dins d'un cable TPS s'embolica en una capa aïllant que evita curtcircuits i garanteix que el corrent elèctric flueixi pel camí correcte. L'aïllament també protegeix els conductors de danys físics i factors ambientals. Els materials aïllants clau utilitzats en els cables TPS inclouen:
PVC (clorur de polivinil):El material aïllant més comú als cables TPS és el PVC. El PVC és un material termoplàstic que proporciona un excel·lent aïllament elèctric i resistència a la humitat, els productes químics i la calor. L'aïllament de PVC garanteix que els conductors estiguin protegits de danys externs, a més d'evitar fuites elèctriques o curtcircuits. A més de ser rendible, el PVC és durador i resistent al desgast, el que el converteix en una opció ideal per a aplicacions de cables de baixa tensió.
XLPE (polietilè reticulat):En alguns cables TPS especialitzats, es pot utilitzar un tipus diferent d'aïllament, com ara XLPE. El XLPE és una forma de polietilè que ha estat tractada químicament per millorar les seves propietats elèctriques i tèrmiques. L'aïllament XLPE és molt resistent a la calor i s'utilitza sovint en entorns industrials o de temperatura més alta. Tanmateix, el PVC segueix sent el material d'aïllament estàndard per a la majoria de cables TPS.
El gruix de la capa d'aïllament pot variar segons la tensió nominal i l'aplicació prevista del cable.
2.3 Beina exterior
La funda exterior d'un cable elèctric TPS és una part crucial de la seva construcció, ja que proporciona la capa final de protecció contra factors ambientals externs, com ara danys físics, raigs UV, humitat i productes químics. La funda també dóna al cable la seva integritat estructural, assegurant que el cable mantingui la seva forma durant la instal·lació i l'ús. Els materials utilitzats per a la funda exterior inclouen:
PVC (clorur de polivinil):La funda exterior de la majoria dels cables TPS està feta de PVC, un material termoplàstic durador que proporciona una excel·lent resistència a la humitat, els productes químics i la radiació UV. El revestiment de PVC és lleuger, flexible i fàcil de treballar, el que el fa ideal per a una àmplia gamma d'instal·lacions. També és altament rendible, cosa que contribueix a l'assequibilitat dels cables TPS.
Goma:En alguns casos, els cables TPS poden tenir una funda exterior de goma. Les fundes de goma ofereixen una major flexibilitat i resistència a temperatures extremes i al desgast físic. Els cables recoberts de goma s'utilitzen sovint en aplicacions on el cable estarà exposat a condicions dures, com en maquinària pesada o entorns exteriors.
La funda exterior està dissenyada per ser prou duradora com per suportar les tensions mecàniques que es poden produir durant la instal·lació o l'ús normal. Per exemple, quan s'instal·len cables TPS plans en espais reduïts o al llarg de les parets, la funda ajuda a protegir el cable de la fricció, les abrasions i els impactes.
2.4 Materials de farciment i encallament
A més dels components principals: conductors, aïllament i cables TPS de la funda també poden incloure materials de farciment que ajuden a mantenir la forma i la flexibilitat del cable. Aquests farcits es poden fer de diversos materials com ara:
Fibra de vidre:Alguns cables TPS utilitzen farciment de fibra de vidre per proporcionar resistència addicional i mantenir la forma del cable. La fibra de vidre és lleugera, però forta, i s'utilitza per millorar la durabilitat general del cable.
Polipropilè o altres plàstics:Altres tipus de farcits poden incloure polipropilè o altres materials plàstics, que s'utilitzen per omplir els espais entre conductors, ajudant a mantenir la integritat del cable alhora que millora la seva flexibilitat.
A més, els cables TPS poden tenir conductors sòlids o trenats. Els conductors trenats estan formats per diversos cables més petits trenats entre si, fent que el cable sigui més flexible i resistent al trencament. Els conductors sòlids, en canvi, són un cable únic i més gruixut que és més rígid però que pot ser més durador en determinades aplicacions.
3. Com es construeix el cable TPS
La construcció de cables TPS implica una sèrie de passos per combinar els materials comentats anteriorment. El procés bàsic de construcció és el següent:
Formació del conductor:Els cables de coure o alumini es dibuixen al calibre desitjat i després es formen en conductors sòlids o trenats.
Aplicació d'aïllament:A continuació, els conductors es recobreixen amb una capa de PVC o un altre material aïllant, assegurant que els cables individuals estiguin aïllats elèctricament els uns dels altres.
Ompliment i encallament (si cal):Per als conductors trenats, els fils individuals de filferro es trenquen junts. A continuació, s'afegeixen els materials de farciment per omplir els buits i millorar la flexibilitat del cable.
Revestiment:Els conductors aïllats s'emboliquen en una funda exterior de PVC o cautxú. Aquesta funda està dissenyada per proporcionar una protecció addicional contra factors ambientals i danys mecànics.
Proves i control de qualitat:Un cop muntat el cable, es sotmet a proves per assegurar-se que compleix els estàndards elèctrics, mecànics i de seguretat requerits.
4. Avantatges dels cables TPS
La combinació de materials en cables TPS ofereix diversos avantatges que els converteixen en una opció popular per al cablejat elèctric en diverses aplicacions:
Durabilitat:L'aïllament i la funda de PVC ofereixen una excel·lent protecció contra la humitat, els productes químics i la radiació UV, assegurant la longevitat del cable.
Flexibilitat:Els cables TPS plans són altament flexibles, cosa que els fa fàcil d'instal·lar en espais reduïts, com ara darrere de les parets o sota el terra.
Cost-efectivitat:L'ús de PVC i altres materials assequibles fa que els cables TPS siguin una opció rendible tant per a instal·lacions residencials com comercials.
Seguretat:L'aïllament i el revestiment termoplàstics proporcionen un aïllament elèctric efectiu, reduint el risc de fallades elèctriques o perills d'incendi.
Facilitat d'instal·lació:El disseny pla dels cables TPS els fa fàcils de manejar i instal·lar en una varietat de configuracions, ja sigui dins d'edificis o per a sistemes elèctrics exteriors.
5. Aplicacions dels cables TPS
Els cables TPS s'utilitzen en una àmplia gamma d'aplicacions, com ara:
Cablejat residencial:Els cables elèctrics TPS s'utilitzen habitualment per al cablejat de circuits d'il·luminació, preses de corrent i electrodomèstics a les llars.
Cablejat comercial i industrial:Els cables TPS s'utilitzen en edificis comercials i fàbriques per alimentar maquinària, equips i sistemes d'il·luminació.
Instal·lacions exteriors:Quan s'instal·len amb la protecció adequada, els cables TPS es poden utilitzar per a sistemes elèctrics exteriors, com ara il·luminació de jardins o sistemes de reg.
Aplicacions de baixa tensió:Els cables TPS s'utilitzen principalment en sistemes de baixa tensió, normalment de fins a 450/750V.
