1. Introducció del cable VDF
1.1 paper clau de cable VFD en l’automatització industrial
A la indústria moderna, les línies de producció automatitzades i els equips intel·ligents s’actualitzen constantment i els requisits per a la precisió i l’estabilitat del control del sistema augmenten constantment. La unitat de freqüència variable ajusta la freqüència de sortida i la tensió per aconseguir un control precís de la velocitat del motor, millorant molt l’eficiència de funcionament de l’equip. Segons les estadístiques, en alguns camps de fabricació de gamma alta, l'eficiència energètica del motor es pot millorar en un 15% ~ 20% després de l'ús del sistema de control de la unitat de freqüència variable [Font de dades: un cert informe de recerca industrial]. Tot i això, l’inversor generarà polsos d’alta freqüència i interferències electromagnètiques (EMI) durant el funcionament, cosa que posa més requisits sobre el rendiment d’aïllament i la capacitat de blindatge del cable.
1.2 La importància dels cables VFD
Els cables ordinaris sovint experimenten l’atenuació del senyal, la distorsió i fins i tot la fallada dels equips quan s’enfronten a la interferència d’alta freqüència generada per la unitat de freqüència variable. El cable VFD dissenyat específicament per a l’inversor no només té indicadors tècnics més elevats a la capa d’aïllament del conductor i l’aïllament, sinó que també presta una atenció especial a l’optimització de la capa de blindatge i de la tecnologia de posada a terra, reduint efectivament la interferència electromagnètica i assegurant la precisió de la transmissió del senyal i l’estabilitat global del sistema. Aquest article explorarà en profunditat les diverses característiques tècniques dels cables VFD i les seves aplicacions en diferents camps, ajudant els lectors a comprendre per què escollir cables VFD dedicats és la millor pràctica en els sistemes d’automatització industrial.
2. Definició i funcions bàsiques dels cables VFD
2.1 definició de cable VFD

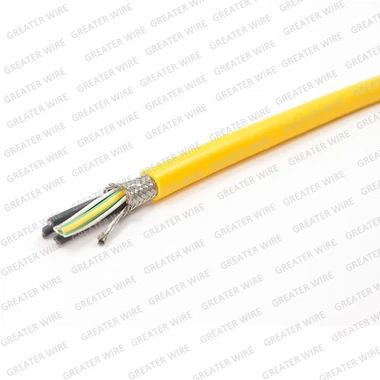

Els cables VFD són cables especialment dissenyats per connectar unitats de freqüència variable i motors. En comparació amb els cables industrials ordinaris, tenen diferències evidents en la secció transversal del conductor, els materials d’aïllament i el disseny de blindatge. Adopta una estructura de blindatge de diverses capes i materials d’aïllament d’alta qualitat per fer front eficaçment les punxes d’alta freqüència i el soroll electromagnètic generat per la sortida del inversor.
2.2 Funcions bàsiques de cable VFD
Energia elèctrica i transmissió de senyal:
Els cables VFD no només són responsables de la transmissió d’energia elèctrica, sinó que també han de garantir que el senyal de control es mantingui estable en ambients d’alta freqüència i fortes interferències. Les dades mostren que la taxa d’atenuació del senyal dels cables VFD optimitzats és més del 30% inferior a la dels cables ordinaris en el rang de freqüència de 50 Hz a diversos milers de Hz [Font de dades: Informe de prova de laboratori].
Interferència anti-electromagnètica:
El disseny de blindatge de diverses capes pot reduir la interferència electromagnètica externa i el soroll intern d’alta freqüència. Segons les estadístiques, en aplicacions reals, després d’utilitzar cables VFD, la interferència electromagnètica del sistema es redueix un 40%~ 60%, cosa que millora significativament l’estabilitat del sistema.
Resistència a la temperatura i oli: els cables VFD solen estar fabricats amb materials d’alta temperatura i resistència al petroli i poden funcionar de manera estable durant molt de temps fins i tot en ambients extrems. Les proves reals mostren que quan els cables VFD funcionen en un entorn per sobre dels 90 graus, la seva taxa de degradació del rendiment d’aïllament és només el 50% de la dels cables ordinaris [Font de dades: Experiment de comparació de rendiment del material].
3. Requisits de disseny dels cables VFD
Per tal d’assegurar un excel·lent rendiment en l’entorn de treball d’alta freqüència i pols d’alta tensió de l’inversor, els cables VFD han de considerar múltiples aspectes a l’hora de dissenyar. A continuació, introdueix els seus requisits de disseny en detall des de les perspectives de tensió, corrent, aïllament, blindatge, etc.
3.1 Tensió i capacitat de càrrega de corrent
Al sistema d’accionament de freqüència variable, el cable ha de suportar els xocs sobtats d’alta tensió i de corrent elevat. Els cables VFD solen utilitzar conductors engrossits i la zona transversal del conductor ha de complir o superar els requisits de disseny. Per exemple, en la prova real d’una determinada fàbrica, els cables tradicionals són propensos a sobreescalfar -se en condicions de treball d’alta freqüència. Després d’utilitzar cables VFD, la seva capacitat de càrrega actual s’incrementa un 20%~ 25%, cosa que garanteix considerablement la seguretat del sistema [Font de dades: dades mesurades de fàbrica].
Comparació de casos:
Quan un determinat fabricant d'automòbils va utilitzar cables ordinaris a la línia de producció, alguns equips es van aturar sovint a causa del sobreescalfament dels cables. Després de substituir -los per cables VFD que compleixen els requisits, la taxa de fallada de l'equip va baixar gairebé un 50%, reduint significativament els costos de producció i els temps d'inactivitat.
3.2 Selecció de materials aïllants
Els materials aïllants són la clau del rendiment dels cables VFD. Els materials d'ús comú inclouen polietilè reticulat (XLPE) i clorur de polivinil (PVC). Entre ells, XLPE té una major resistència a la calor i resistència mecànica, i la seva temperatura de funcionament pot arribar als 90 graus o fins i tot més gran; mentre que el PVC, tot i que de menor cost, és lleugerament inferior en la resistència a la temperatura i la resistència química.
Suport de dades:
Les dades experimentals mostren que la vida dels cables VFD mitjançant materials XLPE es pot ampliar un 30% ~ 50% en condicions de funcionament continu [Font de dades: Informe de prova de material]. Per exemple, en els sistemes de generació d’energia eòlica, els cables VFD que utilitzen materials d’aïllament XLPE tenen una taxa de fallada que és aproximadament un 35% inferior a la dels cables mitjançant materials de PVC.
3.3 Tecnologia de blindatge i posada a terra
3.3.1 Compatibilitat electromagnètica (EMC)
En les aplicacions d’inversor, les ones electromagnètiques generades per commutació d’alta freqüència són la principal font d’interferència. Els cables VFD utilitzen tecnologia de blindatge de diverses capes, que inclouen generalment blindatge de paper metàl·lic interior i blindatge de malla de coure exterior, reduint enormement la radiació electromagnètica. Segons les estadístiques, aquest disseny de blindatge de doble capa pot reduir la interferència electromagnètica en un 40% ~ 60% [Font de dades: Informe de prova de compatibilitat electromagnètica].
Comparació Explicació:
En el mateix sistema, quan s’utilitzen cables ordinaris no protegits, el nivell d’interferència mesurat és una mitjana de 75 dB, mentre que després d’utilitzar cables VFD, el nivell d’interferència baixa a uns 50 dB, cosa que millora significativament la capacitat d’anti-interferència del sistema.
3.3.2 La importància de la base correcta
Un bon disseny de posada a terra pot millorar encara més l’efecte blindatge del cable i reduir la fuga d’ones electromagnètiques causada per la maletesa deficient. En la pràctica d’enginyeria, el control estricte de les mesures de posada a terra pot millorar l’estabilitat del sistema un 15%~ 20%. Per exemple, en una planta de fabricació d’electrònica, després de la posada a terra científica de cables VFD, la taxa de fallada del sistema va baixar al voltant d’un 18% [Font de dades: Informe de control de camp].
3.4 Selecció de beina i conducte per cable
En entorns industrials complexos, la part exterior del cable sovint es veu afectada per factors com el desgast mecànic, la corrosió química i la humitat. Per tant, els cables VFD utilitzen materials de beina altament resistents al desgast i resistents al petroli, com el poliuretà (PU) o els polímers especials, i es complementen amb dissenys impermeables i a prova de pols. En un experiment, la taxa d’envelliment dels cables VFD amb beines especials va ser només el 40% de la dels cables ordinaris després de 5, 000 hores de funcionament continu, ampliant efectivament la seva vida útil [Font de dades: Experiment de resistència al temps].
4. Exemples d’aplicació de cables VFD
4.1 Aplicació del cable VFD en automatització industrial
4.1.1 Línies de producció automatitzades
En les línies de producció automatitzades, la regulació freqüent d’inici i aturada i velocitat dels motors presenta exigències extremadament elevades en la transmissió del senyal. Preneu com a exemple una planta de fabricació d’automòbils. La planta utilitzava originalment cables ordinaris, que van causar fallades freqüents per als equips a causa de la interferència electromagnètica i els problemes de temperatura. Després de substituir-se per cables VFD, la taxa de fallada de tot el sistema es va reduir gairebé un 50% a través de blindatge de diverses capes i tecnologia d’aïllament a alta temperatura, mentre que l’eficiència de producció es va incrementar al voltant d’un 20% [Font de dades: estadístiques internes de la fàbrica].
4.1.2 Sistema de control de robots
El sistema de control de robot té requisits més estrictes sobre la precisió del senyal. Els cables VFD poden assegurar l'estabilitat de la transmissió de senyal d'alta velocitat i evitar errors de control causats per interferències. Les dades mostren que en sistemes de robot que utilitzen cables VFD, l’error de control s’ha reduït del 2% original a menys de 0. 5%, millorant significativament la precisió i la seguretat de les operacions de robot [Font de dades: Robot Laboratory Test].
4.2 Aplicació del cable VFD en edificis comercials
4.2.1 Sistema de calefacció, ventilació i climatització (HVAC)
En els grans edificis comercials, els sistemes HVAC solen utilitzar unitats de freqüència variable per controlar la velocitat dels ventiladors i les bombes. L’ús de cables VFD no només pot assegurar la transmissió de senyal estable, sinó que també reduir eficaçment el soroll del sistema. Segons les dades de control d’un complex comercial, després d’utilitzar cables VFD, el consum d’energia de tot el sistema de climatització es va reduir al voltant d’un 10%~ 15%i la taxa de fallada del sistema també es va millorar significativament [Font de dades: Informe d’avaluació de l’eficiència energètica de la construcció].
4.2.2 Sistema de control de l’ascensor
La unitat de freqüència variable del sistema d’ascensor té requisits de seguretat extremadament elevats. Mitjançant l’ús de cables VFD amb un alt rendiment de blindatge, pot assegurar -se que la transmissió del senyal sigui correcta durant el procés d’inici i frenada de l’ascensor per evitar accidents a causa d’una interferència electromagnètica. Segons les estadístiques, després de canviar a cables VFD, la taxa de fallada del sistema d’ascensor en un edifici comercial es va reduir al voltant d’un 30% [Font de dades: Informe de control de seguretat].
4.3 Aplicació del cable VFD en el camp de les energies renovables
4.3.1 Generació d’energia eòlica
En els sistemes de generació d’energia eòlica, els convertidors de freqüència s’utilitzen per controlar la velocitat dels aerogeneradors per aconseguir una eficiència òptima de generació d’energia. Atès que els parcs eòlics sovint es troben en ambients de boira elevada i altes de sal, la resistència a la temperatura i la corrosió dels cables VFD són especialment importants. En aplicacions reals, la taxa de fallada dels equips dels parcs eòlics que utilitza cables VFD d’alt rendiment és aproximadament un 35% inferior a la dels cables tradicionals, i l’eficiència general de generació d’energia augmenta al voltant d’un 8% ~ 10% [Font de dades: dades de control de parcs eòlics].
4.3.2 Generació d’energia solar
En els sistemes de generació d’energia solar, els convertidors de freqüència també tenen un paper clau. L’ús de cables VFD pot assegurar que tot el sistema es mantingui estable sota temperatures elevades i la llum directa del sol, reduint el risc de fallada del sistema a causa de les temperatures elevades. Segons les estadístiques, després d’utilitzar cables VFD, l’estabilitat del funcionament del sistema d’una central fotovoltaica ha augmentat gairebé un 25%, aportant beneficis econòmics més elevats a l’empresa [Font de dades: informe de rendiment del sistema fotovoltaic].
5. Instal·lació i manteniment de cables VFD
5.1 Punts clau d’instal·lació
La instal·lació adequada de cables VFD és el requisit previ per assegurar la seva operació estable a llarg termini. S'han de seguir estrictament els punts següents durantEl procés d’instal·lació:
Seguiu els estàndards elèctrics:
Durant el procés d’instal·lació, s’han de seguir els estàndards de seguretat elèctrica locals i internacionals per assegurar -se que les articulacions, les mesures d’aïllament i la presa de terra compleixin la normativa. Les dades experimentals mostren que la taxa de fallada d’un sistema de cable VFD correctament instal·lat pot ser inferior a l’1%, mentre que la instal·lació inadequada pot augmentar la taxa de fallada a més del 5% [Font de dades: Instal·lació Informe de prova].
Especificacions de cablejat:
El cablejat del cable ha d’evitar les revoltes afilades i tirar el màxim possible, mantenint una distància adequada dels cables d’alta potència. La pràctica d’enginyeria demostra que la planificació raonable del cablejat pot reduir el risc de fracàs causat per interferències mútues en un 15%~ 20%.
Selecció del connector:
L'ús de connectors que compleixen els estàndards industrials no només pot reduir la resistència al contacte, sinó que també resistir efectivament la interferència externa. Després que un fabricant d’equips electrònics adoptés un connector millorat, la seva fluctuació de tensió del sistema es va reduir gairebé un 30% [Font de dades: Informe de millora del producte].
5.2 Manteniment i resolució de problemes
El manteniment regular i la resolució de problemes puntuals són mesures necessàries per assegurar el funcionament normal a llarg termini dels cables VFD.
Prova regular:
Es recomana provar la resistència de l’aïllament, la integritat de blindatge i l’estabilitat de la connexió del cable cada 6 mesos. En proves reals, es va trobar que el manteniment regular pot ampliar la vida útil del cable en un 20% ~ 30% [Font de dades: Registres de manteniment].
Prevenció de falles:
Les falles habituals inclouen l’envelliment de l’aïllament local, el dany de la capa de blindatge i les articulacions soltes. Per a aquests problemes, és necessari establir registres de manteniment detallats i plans d’inspecció. Els enginyers de camp van informar que mitjançant la introducció d’instruments de detecció d’infrarojos per al control de la temperatura d’aïllament, la incidència de falles d’alerta precoç es va reduir gairebé un 40%.
Anàlisi de casos:
Una empresa de fabricació va tancar el seu equip a causa de l’envelliment d’aïllament de cables. Després de la prova, es va trobar que el problema es concentrava principalment a la zona de treball a alta temperatura. Posteriorment, substituint els cables VFD per una major resistència a la temperatura i reforçant les inspeccions regulars, la taxa de fallada del sistema es va reduir del 4% a l’1,2% original, estalviant a la companyia molts temps d’inactivitat i manteniment [Font de dades: anàlisi de casos de fallada].
6. Comparació de dades i avantatges del cable VFD
Per tal de demostrar intuïtivament els avantatges dels cables VFD, comparem i il·lustrem amb diversos conjunts de dades experimentals i casos d’enginyeria:
Supressió d’interferències electromagnètiques:
Cables ordinaris: a la banda de freqüència de 50 Hz a 2 kHz, el valor mitjà de mesura de la interferència electromagnètica és d’uns 75 dB.
Cables VFD: Després d’adoptar blindatge de diverses capes, la interferència electromagnètica es redueix a uns 50 dB, una reducció d’uns 33%~ 40%.
Resistència a la temperatura:
Cables ordinaris: En funcionament continuat a 90 graus, la taxa d’atenuació del rendiment dels seus materials d’aïllament és elevada i els problemes d’envelliment són propensos a produir -se.
Cables VFD:Utilitzant materials d’alt rendiment com XLPE, la resistència a la temperatura es millora significativament i la taxa d’envelliment d’aïllament és un 50% inferior a la dels cables ordinaris, ampliant la vida útil.
Estabilitat del sistema:
Sistema ordinari:A causa de la interferència del senyal i les fluctuacions de la temperatura, la taxa de fallada del sistema és habitualment un 4% ~ 5% en condicions de càrrega elevades.
Sistema mitjançant cables VFD:Després de l’optimització, la taxa de fallada va baixar fins a l’1%~ 1,5%, millorant molt la fiabilitat del sistema.
Beneficis econòmics:
Segons una enquesta d’una empresa de fabricació, després de substituir els cables VFD, el temps d’inactivitat mitjà dels equips es va reduir en gairebé un 50%, cosa que pot estalviar la companyia fins a centenars de milers de iuans en costos de manteniment i temps d’inactivitat cada any [Font de dades: avaluació de beneficis interns de la companyia].
7. Comparació de casos i anàlisi d’exemple del cable VFD
Per tal d’il·lustrar millor els avantatges de l’aplicació dels cables VFD, el següent és una anàlisi detallada basada en dos casos reals:
7.1 Cas de línia de producció d’automatització industrial
Un determinat fabricant de peces d'automòbils utilitzava originalment cables tradicionals per connectar la unitat de freqüència variable i el motor de la línia de producció. A causa de la interferència electromagnètica i l’entorn d’alta temperatura, el cable envellit i la transmissió del senyal va ser inestable i l’equip es va aturar freqüentment. Després que el sistema es transformés i es substituís per cables VFD que compleixen els estàndards industrials, la comparació de dades del sistema és la següent:
Taxa de fallada:
Abans de la substitució: la taxa de fallada mitjana va ser del 4,5%.
Després de la substitució: la taxa de fallada es va reduir a menys de l'1,2%.
Eficiència de producció:
Abans de la substitució: la capacitat de producció mitjana de l'equip va disminuir un 15% a causa del manteniment de l'aturada.
Després de la substitució: la línia de producció va funcionar de forma continuada i estable i la capacitat de producció va augmentar al voltant d’un 20%.
Millora de l'eficiència energètica:
Després de la substitució, reduint la interferència electromagnètica, el consum d’energia del sistema es va reduir al voltant d’un 10%i es va millorar molt l’eficiència de producció i l’eficiència energètica [Font de dades: Registres d’operació de fàbrica].
7.2 Cas de generació d’energia eòlica amb energies renovables
En els sistemes de generació d’energia eòlica, s’utilitzen unitats de freqüència variable per controlar la velocitat dels aerogeneradors per aconseguir una eficiència òptima de generació d’energia. Després que un determinat parc eòlic introduís cables VFD d’alt rendiment, la comparació de dades va mostrar:
Taxa de fallada dels equips:
Abans de la substitució: la taxa de fallada causada per la interferència del sistema de control de l’aerogenerador va ser d’entre el 3% i el 4%.
Després de la substitució: la taxa de fallada va baixar a menys de l'1,5%.
Eficiència de generació d'energia:
Abans de la substitució: a causa de la fallada dels equips i els senyals inestables, l'eficiència general de la generació d'energia de l'aerogenerador va fluctuar molt.
Després de la substitució: l'estabilitat del sistema es va millorar significativament i l'eficiència de generació d'energia de l'aerogenerador va augmentar un 8% al 10% [Font de dades: sistema de control de parcs eòlics].
Beneficis econòmics:
Mitjançant el funcionament del sistema estable i la freqüència de manteniment reduïda, el parc eòlic pot augmentar els ingressos nets en centenars de milers a milions cada any, alhora que amplia la vida útil dels equips i redueix els costos de manteniment.
8. Recomanacions d’instal·lació i manteniment
8.1 Resum dels punts d’instal·lació
Seguiu els estàndards:
Durant el procés d’instal·lació, s’han de seguir estrictament estàndards de seguretat internacionals i regionals com IEC i UL per assegurar -se que totes les connexions, les mesures de protecció i protecció del cable compleixen les regulacions.
Planificació del cablejat:
El camí de cablejat s’ha de planificar raonablement per evitar revolts afilats, un tiratge excessiu i un encaminament paral·lel amb cables d’alta potència. Es recomana utilitzar diagrames de cablejat clarament marcats i comprovar -los regularment.
Connectors i connectors:
Seleccioneu els connectors i terminals de grau industrial per assegurar-vos que cada interfície sigui ferma i en bon contacte. L’embolcall i la protecció adequats dels connectors poden reduir el risc de mal contacte.
8.2 Manteniment i resolució regular de problemes
Cicle de proves:
Es recomana realitzar una prova completa cada 6 mesos, incloent -hi la prova de resistència a l’aïllament, la prova d’integritat de blindatge i la prova de pèrdua mecànica. Utilitzeu equips de proves professionals com Megohmmeter i Imager tèrmic infrarojos per controlar el cable.
Mesures preventives:
Un cop establert el cable, es poden instal·lar equips de control de temperatura i humitat en zones clau per advertir de possibles condicions anormals amb antelació. Les dades mostren que després d’adoptar aquesta estratègia de manteniment preventiu, la taxa de fallada del sistema global ha baixat gairebé un 40%.
Pla d’emergència:Establir registres de manteniment detallats i plans de reparació d’emergències. Per a fallades sobtades, els enginyers in situ haurien de trobar ràpidament la causa del problema, com ara comprovar si hi ha articulacions soltes, escuts danyats, etc., i substituir les parts danyades a temps per assegurar el funcionament continu del sistema.
9. Preguntes freqüents relacionades
FAQ 1: Per què no es poden utilitzar cables ordinaris en lloc de cables VFD?
Els cables ordinaris no estan dissenyats per optimitzar-se per a picos d’alta freqüència i sortida d’interferències electromagnètiques per l’inversor. En ambients d’alta freqüència, els cables ordinaris són propensos a la distorsió del senyal, l’envelliment d’aïllament i el soroll causat per la interferència electromagnètica. Les dades mostren que en les mateixes condicions, la taxa de fallada dels cables ordinaris pot ser del 30% ~ 40% superior a la dels cables VFD, per la qual cosa és crucial substituir-los per cables VFD dedicats en aplicacions industrials de gran demanda.
FAQ 2: Com triar un cable VFD per a una aplicació específica?
En seleccionar un cable VFD, s’han de tenir en compte els factors següents:
Entorn de treball:Temperatura, humitat, contaminació del petroli i corrosió química.
Requisits de corrent i tensió: seleccioneu un conductor amb una àrea de secció adequada en funció dels paràmetres reals de la unitat de freqüència variable i del motor.
Requisits de blindatge:Si el sistema es troba en un entorn d’interferència fort, es recomana triar un disseny de blindatge de doble capa.
Mètode d'instal·lació:Seleccioneu el tipus de cable adequat en funció de la longitud del cablejat, el radi de flexió i l'espai d'instal·lació.
Es recomana comunicar -se amb proveïdors professionals o enginyers tècnics i consulteu les dades de proves de producte i els casos d’aplicació reals per assegurar una selecció precisa. [Font de dades: Llibre blanc tècnic]
Faq 3: Quina és la vida general del servei dels cables VFD?
La vida útil dels cables VFD es veu afectada per molts factors, com ara la temperatura de funcionament, l’entorn d’instal·lació, la freqüència de manteniment, etc. En general, en les condicions d’instal·lació estàndard i manteniment regular, la vida útil de cables VFD d’alta qualitat poden arribar a més de 15 anys.
FAQ 4: Com detectar i prevenir les fallades del cable VFD?
Els mètodes de detecció inclouen:
Prova de resistència d’aïllament: utilitzeu regularment un megohmmeter per mesurar la resistència d’aïllament del cable per assegurar -se que no hi ha una disminució anormal.
Detecció d’imatges tèrmiques: utilitzeu una imatge tèrmica d’infrarojos per controlar la temperatura local del cable per detectar problemes de sobreescalfament amb antelació.
Inspecció visual: comproveu regularment la beina exterior i les articulacions del cable per observar si hi ha signes de desgast, esquerdes o envelliment.
Les mesures preventives inclouen:
Manteniment i inspecció regular per assegurar la substitució puntual de les peces danyades.
Utilitzeu mesures de protecció de cables adequades, com ara beines, conductes i dispositius de posada a terra.
Establir registres de manteniment detallats, analitzar regularment les dades de proves i desenvolupar plans de prevenció dirigits [Font de dades: Manual de manteniment de camp].
Mitjançant l’anàlisi detallada del contingut anterior, es pot veure que els cables VFD tenen un paper insubstituïble en els sistemes d’automatització industrial. Es pot preveure que, en el futur, en els camps de l’automatització industrial, l’energia renovable i els edificis intel·ligents, els cables VFD continuaran tenint un paper clau i proporcionen solucions de transmissió d’energia més eficients i fiables per a tots els àmbits.
