En el creixent camp de les energies renovables, l'energia solar destaca com un actor clau per aconseguir solucions energètiques sostenibles. El centre de qualsevol sistema d'energia solar són els cables solars i els cables solars que transmeten l'energia elèctrica generada pels panells solars a diversos components del sistema, com ara inversors, bateries i la xarxa elèctrica. Aquests cables tenen un paper fonamental per garantir el funcionament segur, eficient i fiable de tot el sistema solar.
Una pregunta habitual que sorgeix durant el disseny i la instal·lació del sistema solar és sobre la capacitat de càrrega del cablejat; concretament, quina és la capacitat de càrrega del cable solar de 4 mm?
En aquest article, respondrem aquesta pregunta i explorarem els factors que determinen la capacitat de càrrega dels cables solars i els cables solars, com calcular-la i quins factors influeixen en la selecció de la mida del cable en aplicacions solars.
Què és el cable solar i el cable solar?
Abans d'aprofundir en els detalls del cable solar de 4 mm i la seva capacitat de càrrega, primer definim els cables solars i els cables solars.

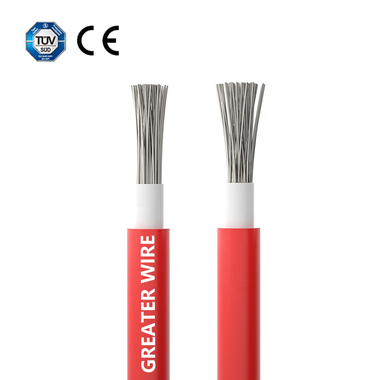

Cable solar: Un cable solar és un tipus de cable elèctric dissenyat específicament per al seu ús en sistemes d'energia solar. Aquests cables estan dissenyats per fer front a les exigències úniques dels sistemes d'energia solar, com ara l'exposició a la radiació UV, temperatures extremes i humitat. Els cables solars es fabriquen normalment amb conductors de coure o alumini i estan aïllats amb materials duradors com el polietilè reticulat (XLPE) o l'etilè tetrafluoroetilè (ETFE). Estan dissenyats per transportar el corrent elèctric generat per les plaques solars a altres parts del sistema, com ara inversors, controladors de càrrega o emmagatzematge de bateries.

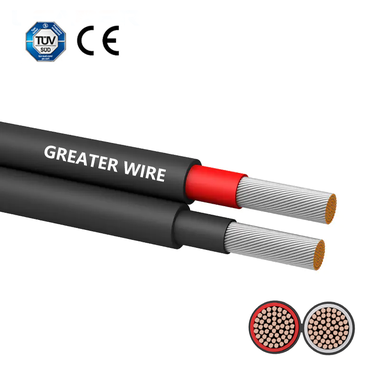

Fil solar: El cable solar fa referència als conductors individuals dins del cable solar que s'encarreguen de transportar el corrent elèctric. Aquests cables estan fets de coure o alumini i solen estar codificats per colors (vermell per a positiu i negre per a negatiu) per indicar la polaritat. La mida del cable, mesurada en mil·límetres quadrats (mm²), determina la quantitat de corrent que pot transportar amb seguretat.
El paper de la mida del cable solar
La mida d'un cable solar o cable solar és un dels factors més importants per determinar la seguretat, l'eficiència i el rendiment d'un sistema d'energia solar. La mida adequada del cable garanteix que el sistema pugui gestionar la càrrega elèctrica sense risc de sobreescalfament o fallada.
La capacitat de càrrega d'un cable es refereix a la quantitat de corrent elèctric (mesurada en amperes) que el cable pot transportar amb seguretat. Si un cable té una mida inferior a la quantitat de corrent que el travessa, el cable es pot sobreescalfar i pot provocar una ruptura de l'aïllament, perills d'incendi o danys als components elèctrics del sistema.
Quan seleccioneu una mida de cable solar, heu de tenir en compte diversos factors:
Ampacitat: aquest és el corrent màxim que pot transportar un cable de manera segura sense sobreescalfar. Depèn del material del cable, el tipus d'aïllament, la temperatura ambient i la tensió nominal.
Caiguda de tensió: Com més llarg sigui el cable, més gran és la caiguda de tensió, la qual cosa pot reduir l'eficiència del sistema. Els cables més grans redueixen la caiguda de tensió.
Seguretat: El cable s'ha de triar per evitar sobrecàrregues, que poden provocar condicions perilloses com incendis elèctrics.
La capacitat de càrrega del cable solar de 4 mm
Per determinar la capacitat de càrrega d'un cable solar de 4 mm, hem de tenir en compte el tipus de material conductor, l'aïllament, la temperatura ambient i la tensió del sistema. Anem a desglossar aquests factors un per un.
1. Material conductor: coure vs. alumini
Els materials conductors més comuns utilitzats en els cables solars són el coure i l'alumini, tots dos amb propietats elèctriques diferents.
coure: El coure té una conductivitat excel·lent, el que significa que pot transportar més corrent que l'alumini de la mateixa mida. El fil solar de coure és el material més utilitzat en instal·lacions solars, especialment en sistemes residencials i petits comercials. Per a un cable solar de coure de 4 mm, l'ampacitat pot oscil·lar entre 25 i 35 amperes depenent de les condicions d'aïllament i instal·lació.
Alumini: L'alumini és menys conductor que el coure, de manera que un cable d'alumini ha de ser més gran de diàmetre per portar el mateix corrent. Per a un cable d'alumini de 4 mm, l'ampacitat és generalment d'entre 20 i 30 amperes, depenent del material d'aïllament i de les condicions de temperatura. L'alumini és més rendible que el coure i es pot utilitzar en instal·lacions més grans on l'estalvi de costos és important.
En general, el coure s'utilitza més habitualment per al cable solar de 4 mm, ja que proporciona una millor conductivitat i eficiència.
2. Material d'aïllament i classificació de temperatura
L'aïllament al voltant del cable és crucial per determinar l'ampacitat del cable. Els materials d'aïllament com el polietilè reticulat (XLPE), l'etilè tetrafluoroetilè (ETFE) i el clorur de polivinil (PVC) proporcionen diversos nivells de protecció contra la calor, la radiació UV i el desgast mecànic.
Aïllament XLPE: Aquest tipus d'aïllament té una alta resistència a la calor i s'utilitza habitualment per a cables solars perquè pot suportar altes temperatures, sovint fins a 90 graus o més. Amb l'aïllament XLPE, un cable solar de coure de 4 mm pot transportar amb seguretat aproximadament 35 amperes en condicions normals.
Aïllament ETFE: ETFE proporciona una excel·lent protecció contra la radiació UV i és ideal per a ús exterior en sistemes solars. Amb l'aïllament ETFE, un cable solar de coure de 4 mm pot suportar una intensitat similar o lleugerament superior d'uns 35 amperes.
La temperatura ambient també juga un paper important en la determinació de la capacitat de càrrega. Els cables tindran una intensitat menor a temperatures més altes. Per exemple, en entorns on les temperatures superen constantment els 40 graus, es reduirà l'ampitat del cable solar de 4 mm. En aquests casos, és possible que hàgiu d'utilitzar un cable més gran per compensar la pèrdua de capacitat a causa de la calor.
3. Tensió nominal del sistema
La tensió nominal d'un sistema solar determina la quantitat de corrent necessària per transmetre la mateixa quantitat d'energia. Normalment, els sistemes solars funcionen a baixa tensió (per exemple, 12 V, 24 V) o a alta tensió (per exemple, 600 V, 1000 V per a sistemes grans). Com més gran sigui la tensió del sistema, menor serà el corrent necessari per transmetre la mateixa quantitat d'energia.
Per a un sistema solar de 12 V o 24 V, un cable solar de 4 mm haurà de transportar més corrent en comparació amb un sistema de 600 V, on el corrent requerit serà molt menor per a la mateixa potència de sortida.
Per a un sistema de 12 V, l'ampacitat d'un cable de coure de 4 mm podria ser propera a 25-30 amperes, mentre que per a un sistema de 48 V o 600 V, l'ampitat pot arribar a 35 amperes per a un cable de la mateixa mida, depenent de l'aïllament i temperatura ambient.
4. Longitud del cable i caiguda de tensió
Un altre factor que influeix en la capacitat de càrrega del cable solar de 4 mm és la longitud del cable. Com més llarg sigui el cable, més gran és la caiguda de tensió, la qual cosa redueix la quantitat d'energia subministrada al sistema. La caiguda de tensió és proporcional a la resistència del cable, i els cables més grans amb una major àrea de secció transversal ofereixen menys resistència i, per tant, redueixen la caiguda de tensió.
Per a cables curts (menys de 10 metres), un cable solar de coure de 4 mm hauria de ser suficient per transportar de 25 a 35 amperes. Tanmateix, per a cables més llargs, és possible que hàgiu d'utilitzar cables més gruixuts (per exemple, 6 mm² o 10 mm²) per reduir la caiguda de tensió i millorar l'eficiència.
Com calcular la capacitat de càrrega d'un cable solar de 4 mm
Per calcular la capacitat de càrrega d'un cable solar de 4 mm, heu de tenir en compte els passos següents:
Determineu el corrent: El primer pas és calcular la quantitat de corrent que circularà pel cable. Això depèn de la tensió i la potència de sortida del sistema. Per exemple, per a un sistema de 12 V, si els vostres panells solars generen 500 W de potència, el corrent requerit seria:
I=PV=500W12V=41,67AI=\frac{P}{V}=\frac{500W}{12V} {{9} }.67AI=VP=12V500W=41.67A
Seleccioneu el material de cable adequat: Trieu si utilitzareu coure o alumini per al cable. Els cables de coure tenen una intensitat més alta, de manera que per al mateix corrent, un cable de coure de 4 mm serà suficient per transportar més corrent que un cable d'alumini.
Compte amb la longitud del cable i la caiguda de tensió: Si el cablejat és llarg, és possible que hàgiu d'augmentar la mida del cable per reduir la caiguda de tensió i mantenir l'eficiència del sistema.
Comproveu el tipus d'aïllament i la classificació de temperatura: Assegureu-vos que el material d'aïllament i la temperatura nominal del cable s'adaptin a les vostres condicions d'instal·lació. Per exemple, si el sistema funciona en un entorn amb temperatures ambientals elevades (per exemple, 40 graus), l'ampacitat del cable disminuirà i es pot necessitar un cable més gran.
