En enginyeria elèctrica i sistemes de distribució d'energia, els colors dels cables mai es trien a l'atzar. En canvi, es defineixen acuradament per estrictes estàndards nacionals i regionals. Per a Austràlia, Nova Zelanda i la regió més àmplia d'Oceania,codis de colors dels cablessón més que una forma d'identificació - són un mecanisme de seguretat fonamental i una part fonamental del compliment de la instal·lació elèctrica.
Molts compradors que adquireixen cables elèctrics solen prestar més atenció a les especificacions, la mida del conductor o el preu, mentre passen per alt el paper de la codificació de colors. Tanmateix, els colors dels cables determinen directament la seva funció al circuit. L'ús d'un color incorrecte pot provocar confusió, mal funcionament, curtcircuits o fins i tot accidents elèctrics greus com ara electrocució i incendi. Per aquest motiu, tant si esteu connectant una casa nova, treballant com a contractista elèctric o subministrant un projecte d'infraestructura a gran-escala, entenent i seguint lesFil australiàcodis de colorsés essencial.
Aquest article respondrà a la pregunta "Quin és el codi de colors per al cablejat elèctric a Austràlia?" Explicarà l'estàndard australià actual i el compararà amb els estàndards anteriors, descriurà els escenaris d'aplicació per a cada color i proporcionarà una guia pràctica per seleccionar el color de cable adequat per al vostre projecte específic. També presentarem els diferents tipus de cables que s'utilitzen àmpliament a Austràlia, com ara el cable rodó taronja, el cable TPS, el cable SWA, el cable SDI, el cable de goma, el cable de construcció, el cable de terra, el cable de blindatge neutre, el cable d'instrumentació i altres cables que compleixen els estàndards-. També explicarem com Dongguan Great Wire and Cable Co., Ltd. ofereix solucions d'alt rendiment-per a una àmplia gamma d'indústries a Austràlia i Oceania.
Què són els codis de color de filferro?
La codificació de colors del cable és la pràctica d'utilitzar diferents colors d'aïllament per indicar la funció de cada conductor dins d'un sistema elèctric. És un mètode de seguretat acceptat mundialment que facilita als electricistes, enginyers i inspectors identificar el paper de cada cable.
En un circuit elèctric típic, sempre hi intervenen tres conductors fonamentals:
- Línia activa/de fase (cable viu):El conductor que transporta el corrent de la font d'alimentació.
- Línia neutral:El conductor que completa el camí de retorn del corrent.
- Línia Terra/Terra:El conductor de seguretat connectat a terra per evitar l'electrocució i protegir l'equip.
Austràlia regula els codis de color dels cables sota elNormes de cablejat AS/NZS 3000:2018, que s'apliquen a projectes residencials, comercials, industrials i d'infraestructures per igual.
La importància dels codis de colors es pot resumir de la següent manera:
1.Seguretat:Evita errors de cablejat que poden provocar incendis, curtcircuits o descàrregues elèctriques.
2.Eficiència:Permet la identificació ràpida de cables en circuits complexos, estalviant temps durant la instal·lació o manteniment.
3. Compliment:Assegura que les instal·lacions compleixen els requisits legals d'Austràlia i Nova Zelanda.
ActualFil d'AustràliaCodis de colors
SegonsAS/NZS 3000:2018, els codis de colors estàndard dels cables a Austràlia són els següents:
| Funció | Codi de colors actual | Descripció | Color estàndard antic |
|---|---|---|---|
| Actiu (Fase única) | Marró | Cable viu que transporta corrent | Vermell |
| Neutre | Blau | Camí de retorn del corrent | Negre |
| Terra (Terra) | Verd/groc | Conductor de seguretat | Verd |
| Trifàs-(L1/L2/L3) | Marró / Negre / Gris | Subministrament-trifàsic per a sistemes industrials | Vermell / Blanc / Blau |
Nota:Molts edificis més antics d'Austràlia encara utilitzen el sistema de color anterior al 2000. Per tant, els electricistes sempre han de confirmar els colors del cablejat abans de realitzar el manteniment o les actualitzacions.
Quin color s'utilitza en quin escenari?
A cada color se li assigna una funció específica i s'ha d'utilitzar en aplicacions específiques:
- Marró (actiu/fase):S'utilitza per a cables en corrent-monofàsics. Comú en circuits d'il·luminació domèstic, endolls generals i electrodomèstics com neveres i rentadores.
- Blau (neutre):S'utilitza com a conductor neutre en sistemes de cablejat residencial i comercial.
- Verd/groc (terra):S'utilitza universalment com a cable de connexió a terra per garantir la seguretat elèctrica a les llars, fàbriques, escoles i instal·lacions públiques.
- Marró/Negre/Gris (tres-fases):S'utilitza en sistemes d'alimentació-trifàsics per a motors industrials, sistemes de climatització, maquinària pesada-i equips de mineria.
- Vermell (color actiu antic):Es troba en instal·lacions antigues. S'ha de tenir molta precaució durant les modificacions o el manteniment per evitar cablejats incorrectes.
Exemple:
- En una casa típica d'Austràlia, s'utilitzaran circuits d'il·luminaciómarró per viu, blau per neutre i verd/groc per terra.
- En una fàbrica, es pot utilitzar un motor-trifàsicmarró, negre i grisper a L1, L2 i L3, més blau per a neutre i verd/groc per a terra.
Per què són tan importants els codis de colors?
- Seguretat:El cablejat incorrecte dels conductors actius i neutres pot provocar perills d'electrocució o danys a l'equip.
- Normalització:Ajuda a garantir que tots els electricistes, independentment de la mida del projecte, treballin segons les mateixes directrius.
- Eficiència de manteniment:Els colors estandarditzats redueixen el temps de resolució de problemes i milloren la productivitat.
Com triar els colors de filferro per a diferents situacions
Aplicacions residencials
- Circuits d'il·luminació:Marró (actiu) + Blau (neutre) + Verd/groc (terra).
- Electrodomèstics de cuina-d'alta potència (p. ex., forns, estufes):Requereix mides de conductor més grans, però manté la mateixa codificació de colors.
Aplicacions industrials
- Equipament-trifàsic:Marró, negre i gris per a L1/L2/L3, amb blau (neutre) i verd/groc (terra).
- Cablejat industrial resistent-:Sovint es subministra en cable circular taronja amb colors conductors estandarditzats a l'interior.
Aplicacions especials
- Sistemes d'alarma i emergència contra incendis:Els cables-resistents al foc solen estar-revestits de color vermell.
- Sistemes d'instrumentació i control:Pot utilitzar cables multi-nuclis amb diverses combinacions de colors per a la identificació del senyal.
Tipus de cable i aplicacions de color
| Tipus de cable | Aplicació | Mides típiques | Ús del codi de colors |
|---|---|---|---|

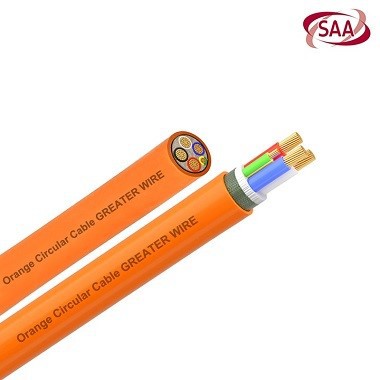

| Cable circular taronja | Maquinària industrial, font d'alimentació minera | 2,5 mm² - 95 mm² | Colors de tres-fases (marró/negre/gris) + blau + verd/groc |
| Cable TPS | Cablejat residencial i comercial | 1,5 mm² - 6 mm² | Marró, blau, verd/groc |
| Cable de Mitja Tensió | Distribució industrial de mitjana{0}}tensió | 6,6 kV - 35 kV | Nuclis compatibles-estàndards |
| Cable VSD | Unitat de velocitat variable al motor | Dissenys blindats | Marró, blau, verd/groc |
| Cable amb classificació de foc | Alarma d'incendis, sistemes d'emergència | Capacitat de foc de 90 a 120 min | Beina exterior vermella |
| Cable de mineria | Mineria i excavació de túnels, major durabilitat | 35 mm² - 240 mm² | Separació funcional multi-color |
| Fil de construcció | Distribució d'energia principal als edificis | 1,5 mm² - 16 mm² | Marró, blau, verd/groc |
Com seleccionar el model de cable adequat
Basat en el corrent de càrrega
| Corrent de càrrega (A) | Mida recomanada (AWG) | Aplicació típica |
|---|---|---|
| Inferior o igual a 15A | 14 AWG | Il·luminació interior |
| 16–20A | 12 AWG | Endolls residencials, petits electrodomèstics |
| 21–30A | 10 AWG | Aire condicionat, endolls-pesats |
Basat en l'entorn d'instal·lació
- Interior:Cable TPS.
- Exterior/subterrani:Cable circular taronja o cable de mitjana tensió.
- Alta-temperatura/Seguretat contra incendis:Cable amb classificació de foc.
Basat en la Certificació
- Trieu sempre cables ambCertificació SAA, l'aprovació obligatòria dels cables elèctrics a Austràlia i Nova Zelanda.
Trieu Dongguan Greater Wire & Cable Co., Ltd.
Oferim agamma completa de cables-aprovats per SAA, incloent:
- Cable circular taronja, cable TPS, cable de mitjana tensió, cable VSD, cable amb classificació de foc, cable elastòmer, cable resistent, cable normal, cable aeri, cable SWA, cables miners, cable SDI, cable de goma, cable d'edifici, cable de terra, cable de pantalla neutre, cable d'instrumentació.
Els nostres avantatges clau:
1. Àmplia varietat:Gamma completa de cables estàndard australians.
2. Compliment regional:Totalment compatible amb els mercats d'Austràlia, Nova Zelanda, Papua Nova Guinea, Fiji, Illes Salomó, Vanuatu, Samoa, Tonga, Tuvalu, Kiribati i més.
3. Història provada:Subministrat a grans projectes en edificis comercials, aeroports, universitats, ferrocarrils i plantes mineres.
4. Especificacions completes:Cobertura a partir d'1,5 mm² en totes les mides estàndard.
5. Lliurament ràpid:Capacitat de fabricació a gran-escala, compatible amb comandes a granel i petites.
6. Suport tècnic:Consulta pre-venda i servei post-venda.
7. Qualitat certificada:Tots els productes vénen ambCertificació SAA.
8.Personalització:Opcions de materials, mides, colors, rendiment, marcatge i embalatge.
Solucions fiables per a projectes de totes les mides
Tant si sou un propietari que necessita cablejat residencial, un contractista que cableja edificis comercials o un operador industrial que gestiona projectes de mineria a gran-escala, oferim cables de grau-professional i assistència tècnica fiable. Amb anys d'experiència global en fabricació i exportació, garantim solucions segures,-efectives i compatibles- amb els estàndards per a cada aplicació.
