Relació entre el cable RHW-2 i UL 4703 en aplicacions fotovoltaiques

Amb el ràpid desenvolupament de la indústria fotovoltaica global (PV), l'estabilitat i la seguretat dels sistemes fotovoltaics s'han convertit en preocupacions bàsiques per al disseny i l'operació del projecte. En una central fotovoltaica, la transmissió d'electricitat des dels mòduls fins a les caixes combinadores i els inversors depèn en gran mesura de cables d'alta-qualitat. Els cables de corrent continu (corrent continu) són especialment crítics, ja que porten el corrent principal del sistema i afecten directament l'eficiència de conversió d'energia i la vida útil operativa del sistema.

Entre els cables fotovoltaics que s'utilitzen habitualment, RHW-2 i UL 4703 són dos tipus àmpliament aplicats. RHW-2 és conegut per la seva resistència a la calor i a l'aigua, el que el converteix en una opció popular per al cablejat elèctric. UL 4703, d'altra banda, està dissenyat específicament per a sistemes fotovoltaics, oferint una resistència UV superior, resistència a la intempèrie i capacitat d'alta tensió. Aquest article ofereix una anàlisi detallada de RHW-2 i UL 4703 en aplicacions fotovoltaiques, incloses característiques tècniques, escenaris d'aplicació i una visió general comparativa, juntament amb recomanacions pràctiques i avantatges de servei per a una selecció informada de cables.

Visió general del cable RHW-2

Definició i Aplicacions

RHW-2 (filferro resistent a l'aigua i la calor aïllat termoplàstic) és un cable aïllat termoplàstic dissenyat per a entorns humits i d'alta temperatura. S'utilitza àmpliament en entorns interiors, subterranis i cablejats parcialment enterrats. En sistemes fotovoltaics, RHW-2 s'aplica habitualment entre caixes combinadores i inversors per al cablejat de CC i també pot servir com a cablejat auxiliar.

Característiques tècniques

• Temperatura nominal:90 graus
• Tensió nominal: 600V / 1000V
• Resistència a la flama:Compleix amb la norma UL 1581 VW-1
• Resistència a la intempèrie:Apte per a conductes o aplicacions parcialment enterrades; l'exposició directa requereix protecció

Aplicacions pràctiques

• Cablejat de CC des dels mòduls fotovoltaics muntats a terra-a les caixes combinadores
• Connexions d'inversors fotovoltaics a caixes combinadores
• Solucions de cablejat econòmiques en instal·lacions de conductes o semi{0}}enterrades

Els cables RHW-2 ofereixen fiabilitat i cost-efectivitat, cosa que els converteix en una opció preferida per a projectes fotovoltaics a petit- i mitjana escala.

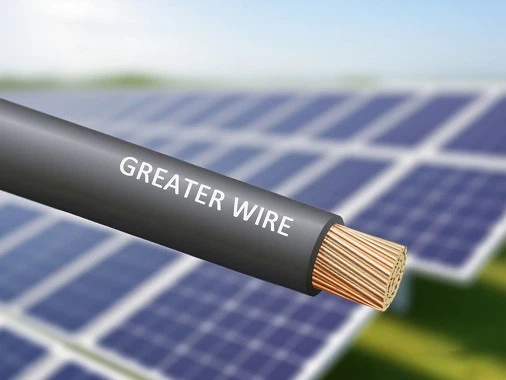

Visió general deCable UL 4703

Definició i Aplicacions

UL 4703 és un estàndard de cable de CC desenvolupat específicament per a sistemes fotovoltaics. Està dissenyat per a un ús a llarg-exterior i aplicacions d'alta-tensió. La UL 4703 s'utilitza normalment per connectar mòduls fotovoltaics a caixes combinadores i es pot exposar directament a terrats o sistemes fotovoltaics-muntats a terra.

Característiques tècniques

• Temperatura nominal:90 graus
• Tensió nominal: 1000V / 1500V
• Materials:Poliolefina reticulada (XLPO) o polímer d'alta-durabilitat
• Resistència a la intempèrie:Resistent als-UV, a l'ozó-, a l'aigua-i als productes-químics

Aplicacions pràctiques

• Línies de corrent continu que connecten mòduls fotovoltaics a caixes combinadores
• Cablejat de CC d'exposició directa en sistemes fotovoltaics de terrat
• Sistemes fotovoltaics d'alta-tensió de 1500 V, millorant l'eficiència energètica general

Els cables UL 4703 estan dissenyats específicament per suportar condicions exteriors extremes, garantint l'estabilitat-a llarg termini dels sistemes fotovoltaics.

Comparació de rendiment de RHW-2 i UL 4703 (amb THHN com a referència)

Per proporcionar una comprensió més clara dels avantatges i limitacions de RHW-2 i UL 4703 en aplicacions fotovoltaiques, s'utilitza el cable THHN com a referència. THHN és un cable de cablejat elèctric estàndard amb resistència a la calor, però amb menor resistència a la intempèrie i als UV.

Anàlisi tècnica:

• RHW-2 és adequat per a instal·lacions semi-enterrades o protegides per conductes, oferint una eficiència econòmica.
• UL 4703 és ideal per a instal·lacions directes a l'exterior-a llarg termini, amb una excel·lent resistència als raigs UV i a la intempèrie.
• THHN és principalment per al cablejat interior i no és adequat per a aplicacions fotovoltaiques a l'aire lliure.

Aquesta comparació ajuda els clients a seleccionar el tipus de cable més adequat segons l'entorn d'instal·lació i les consideracions de cost.

Paper específic de RHW-2 en sistemes fotovoltaics

• Cablejat de CC

Els cables RHW-2 s'utilitzen sovint entre mòduls fotovoltaics i caixes combinadores per transmetre el corrent del sistema. L'encaminament adequat redueix les pèrdues d'energia i millora l'eficiència general de la generació d'energia.

• Resistència a la calor i seguretat

RHW-2 té una temperatura nominal de fins a 90 graus, cosa que garanteix una conductivitat estable en entorns d'alta-temperatura, com ara condicions d'estiu o dins de conductes. Les seves propietats resistents a la flama compleixen amb les normes UL 1581, proporcionant seguretat durant avaries elèctriques.

• Estabilitat a-llarg termini

RHW-2 ofereix una bona resistència a la humitat i l'aigua, adequat per a instal·lacions de conductes subterrànies o parcialment enterrades, garantint una fiabilitat a llarg termini. Això el converteix en una important solució de cablejat econòmica en sistemes fotovoltaics.

Avantatges deUL 4703en Sistemes fotovoltaics

• Adaptabilitat a condicions exteriors extremes

UL 4703 està dissenyat específicament per a aplicacions fotovoltaiques a l'aire lliure, amb resistència a la radiació UV forta, l'ozó i la corrosió química, assegurant la fiabilitat-a llarg termini i reduint els costos de manteniment.

• Capacitat d'alta tensió

Els cables UL 4703 admeten sistemes fotovoltaics de 1500 V, reduint el nombre de mòduls connectats en sèrie-i augmentant l'eficiència global de generació d'energia. Són adequats per a projectes fotovoltaics grans-muntats a terra o cobertes.

• Seguretat i fiabilitat

Els cables UL 4703 tenen la certificació UL, compleixen els estàndards de seguretat nord-americans i internacionals, proporcionant una excel·lent resistència a la flama i la calor per a un funcionament segur del sistema fotovoltaic.

Avantatges del producte i característiques del servei

• Varietat de productes: estem especialitzats en cables i cables UL

Oferim THHN, THW, MC Cable, AC Cable, UL 4703 i altres productes, que cobreixen sistemes fotovoltaics, cablejat industrial i necessitats de cablejat elèctric de construcció.

• Compliment del Mercat de les Amèriques

Tots els cables tenen la certificació UL i compleixen els estàndards i les normes de seguretat dels projectes fotovoltaics nord-americans i sud-americans.

• Gamma completa d'especificacions

De 12 AWG a 500 kcmil, adaptant-se a diferents requisits de corrent i instal·lació, garantint l'èxit de l'execució del projecte.

• Lliurament ràpid: suport per a comandes a granel i petites

Un estoc suficient i una logística eficient garanteixen-entrega a temps per a projectes de qualsevol escala.

• Avantatges del servei: assistència tècnica professional + preocupació-gratuïta- i post-venda

Oferim disseny de cablejat, orientació per a la selecció de productes i assistència postvenda-, garantint una experiència al client perfecta.

• Cooperació internacional: anys d'experiència en fabricació i exportació

Hem participat amb èxit en nombrosos projectes fotovoltaics i industrials, establint associacions globals{0}}a llarg termini.

• Certificat UL

Els nostres cables RHW-2, UL 4703 i altres sèries compleixen els estàndards de seguretat internacionals, garantint una alta fiabilitat.

• Gamma completa de colors i personalització

Admetem la personalització de material, especificació, longitud, color, rendiment, marcatge i embalatge per satisfer els requisits individuals dels clients.

Aplicacions pràctiques i recomanacions

• Centrals fotovoltaiques-a terra

Els cables UL 4703 es col·loquen directament entre els mòduls, aconseguint un cablejat eficient i un ús-exterior a llarg termini.

RHW-2 s'utilitza entre caixes combinadores i inversors, reduint el cost alhora que garanteix la fiabilitat.

• Sistemes fotovoltaics al terrat

UL 4703 és adequat per al cablejat directe de corrent continu al terrat a causa de la excel·lent resistència als raigs UV i a la intempèrie.

RHW-2 és adequat per al cablejat auxiliar protegit per conductes, equilibrant l'economia i la seguretat.

• Resum de la comparació

RHW-2 és rendible i-resistent a la calor, adequat per a cablejats semi{-enterrats o amb conductes-protegits. UL 4703 és resistent als UV- ia la intempèrie, ideal per a instal·lacions directes a l'exterior. L'elecció de la combinació òptima segons el pressupost del projecte, l'entorn de cablejat i la tensió del sistema maximitza l'eficiència del sistema fotovoltaic.
