En el món actual, l'ús de cables circulars taronja s'ha convertit en un lloc habitual en diverses aplicacions industrials, comercials i residencials. Aquests cables solen ser preferits per la seva alta visibilitat, flexibilitat i durabilitat. Tanmateix, quan aquests cables s'instal·len a l'aire lliure o en entorns on estan exposats als elements, una consideració clau és la seva capacitat de suportar la radiació ultraviolada (UV) de la llum solar. Aquest article analitzarà si els cables circulars de color taronja són resistents als raigs UV i adequats per a ús a l'aire lliure, i també s'explorarà factors com el certificat SAA, els estàndards d'Austràlia i AS/NZS 5000.1 que regeixen el disseny i el rendiment d'aquests cables.
Entenent elCable circular taronja
Abans d'abordar el problema específic de la resistència UV, és essencial entendre què és un cable circular taronja i per a què s'utilitza normalment.

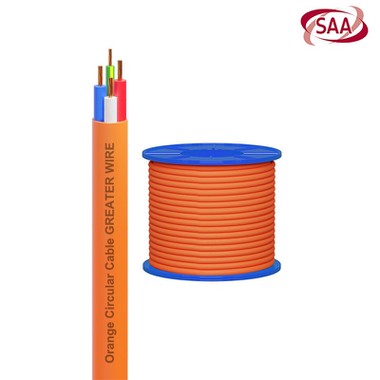

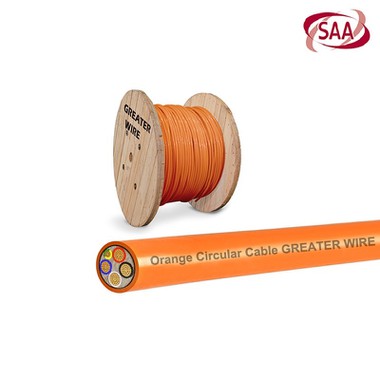

Un cable circular taronja és un tipus de cable elèctric que és fàcilment identificable per la seva jaqueta exterior de color taronja brillant. El cable consta dels següents components clau:
Conductors: Normalment estan fets de coure o alumini i s'encarreguen de transportar el corrent elèctric. Els conductors de coure s'utilitzen habitualment a causa de la seva conductivitat superior.
Aïllament: Envoltant els conductors, l'aïllament serveix per evitar curts elèctrics i protegir els conductors dels factors ambientals. Els materials d'aïllament habituals inclouen PVC (clorur de polivinil), XLPE (polietilè reticulat) i diversos compostos a base de cautxú.
Jaqueta: La jaqueta exterior és la capa protectora més externa que protegeix el cable de factors ambientals externs, com ara danys mecànics, humitat i productes químics. En el cas dels cables circulars de color taronja, la jaqueta exterior està feta normalment de materials com PVC, TPE (elastòmer termoplàstic) o cautxú, que proporcionen diferents graus de durabilitat i resistència a les condicions externes.
Blindatge: Alguns cables circulars de color taronja estan equipats amb capes addicionals de blindatge o blindatge per proporcionar una protecció addicional contra la interferència electromagnètica (EMI) i l'estrès mecànic.
Aquests cables s'utilitzen àmpliament en aplicacions que requereixen una gran visibilitat, un rendiment fiable i una flexibilitat, com ara la distribució d'energia, els circuits de seguretat, els sistemes d'emergència i les instal·lacions de maquinària pesada.
Què és la radiació UV i com afecta els cables?
La radiació UV és un component de la llum solar que té més energia que la llum visible. Tot i que la radiació UV té un paper essencial en la vida a la Terra, també pot causar danys importants als materials que hi estan exposats amb el pas del temps. Els cables que estan exposats a la radiació UV durant períodes prolongats poden patir:
Degradació del material de la jaqueta: L'exposició prolongada a la radiació UV pot provocar que la coberta exterior del cable es torni trencadissa, esquerdada o descolorida. Aquesta degradació redueix l'eficàcia de la capa protectora exterior, exposant els components interns del cable a elements ambientals com la humitat, la pols i la brutícia.
Pèrdua de flexibilitat: Materials com el PVC i alguns tipus de cautxú poden perdre la seva flexibilitat quan s'exposen als raigs UV. A mesura que la jaqueta es torna més dura, el cable pot perdre la seva capacitat de doblegar-se i flexionar-se correctament, cosa que comporta problemes d'instal·lació i un major risc de fallada mecànica.
Vida útil reduïda: els danys UV poden fer que el cable es degradi més ràpidament del que ho faria en condicions normals, reduint la vida útil del cable i possiblement provocant fallades prematures.
Com a tal, la resistència UV és un factor crucial per determinar si un cable és adequat per a ús a l'aire lliure o en entorns exposats a la llum solar.
Resistència UV dels cables circulars taronges
Que un cable circular taronja sigui resistent als raigs UV depèn principalment dels materials utilitzats per a la seva jaqueta exterior i aïllament. Els diferents materials presenten diferents nivells de resistència a la radiació UV.
1. Aïllament i jaqueta de PVC (clorur de polivinil).
El PVC és un dels materials més utilitzats per a l'aïllament i les cobertes exteriors dels cables, inclosos els cables circulars taronja. És barat, està àmpliament disponible i ofereix bones propietats d'aïllament elèctric. Tanmateix, el PVC generalment no és altament resistent als raigs UV. Amb el pas del temps, l'exposició a la llum solar pot provocar que les jaquetes de PVC es trenquin, es tornin trencadisses, esquerdades o decolorades. Això és especialment problemàtic per a aplicacions exteriors on el cable està exposat al sol.
Per millorar la resistència UV dels cables aïllats amb PVC, es poden afegir estabilitzadors UV a la formulació de PVC durant la fabricació. Aquests estabilitzadors ajuden a protegir el cable dels efectes nocius de la radiació UV, però fins i tot amb aquests additius, el PVC encara es pot degradar més ràpidament que altres materials sota una exposició UV a llarg termini.
Per a ús exterior, els cables amb jaquetes de PVC són generalment adequats per a entorns on no estiguin exposats a la llum solar directa durant períodes prolongats. Tanmateix, per a aplicacions on el cable estarà exposat a la llum solar constant o intensa, altres materials poden ser una millor opció.
2. Aïllament XLPE (polietilè reticulat).
El XLPE és un altre material d'aïllament d'ús habitual per a cables circulars taronges, especialment en aplicacions on es requereix un rendiment superior. El XLPE té una millor resistència a la calor i als productes químics en comparació amb el PVC, i pot suportar temperatures més altes. Tot i que XLPE té una certa resistència inherent a la radiació UV, encara és susceptible a la degradació UV quan s'exposa a la llum solar directa prolongada. Per aquest motiu, els cables aïllats amb XLPE poden requerir una jaqueta exterior addicional resistent als UV per protegir el cable de l'exposició a la llum solar.
Tanmateix, els cables XLPE sovint es combinen amb recobriments o jaquetes exteriors resistents als UV per millorar el seu rendiment general en entorns exteriors. Aquests recobriments es fabriquen normalment amb materials com el TPE (elastòmer termoplàstic) o el cautxú, que ofereixen una major resistència als UV i durabilitat en condicions exteriors dures.
3. Cautxú i TPE (elastòmer termoplàstic)Jaquetes
Els materials a base de cautxú, com ara EPDM (monòmer d'etilè propilè diè) i SBR (cautxú estirè-butadiè), són molt resistents a la radiació UV i s'utilitzen sovint per a cables exteriors. Les jaquetes de goma són més flexibles i duradores que les jaquetes de PVC, i poden resistir les esquerdes, la decoloració i la fragilitat causades per l'exposició als raigs UV.
Les jaquetes de TPE, que s'utilitzen sovint en cables que requereixen una major flexibilitat, també són molt resistents a la radiació UV. Aquests materials s'utilitzen habitualment per a cables que necessiten suportar condicions exteriors dures, com ara els exposats a la llum solar directa, temperatures extremes o exposició química.
Per a aplicacions a l'aire lliure, els cables amb jaquetes de goma o TPE solen ser la millor opció pel que fa a la resistència als raigs UV i la durabilitat general. Proporcionen la protecció necessària contra els danys UV, assegurant que el cable pugui mantenir la seva integritat estructural i funcionar correctament durant períodes prolongats d'exposició a la llum solar.
Normes per a cables resistents als UV
Per garantir que els cables són adequats per a ús a l'aire lliure, els fabricants han de complir amb diversos estàndards i certificacions que regulen el seu rendiment en entorns durs. A Austràlia i Nova Zelanda, aquests estàndards inclouen el certificat SAA, l'estàndard d'Austràlia iAS/NZS 5000.1, que descriuen els requisits per als materials, la construcció i les proves de cables elèctrics.
1. Certificat SAA

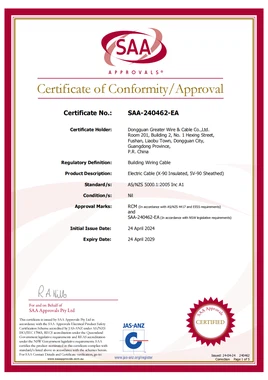

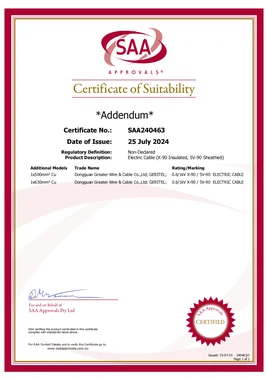

El certificat SAA és una certificació que garanteix que el cable compleix els estàndards de seguretat pertinents per al seu ús a Austràlia i Nova Zelanda. Per als cables destinats a l'ús a l'exterior, el certificat SAA confirma que el cable ha estat provat per garantir la seva resistència als raigs UV, entre altres factors ambientals, i que es pot utilitzar amb seguretat en condicions on pugui estar exposat a la llum solar.
2. Normes d'Austràlia
Els estàndards australians, com AS/NZS 5000.1, proporcionen directrius per a la construcció i el rendiment dels cables elèctrics, inclosa la seva resistència als UV. Els cables dissenyats per a aplicacions a l'aire lliure han de complir certs estàndards de resistència UV per garantir que no es degraden quan s'exposen a la llum solar durant períodes prolongats.
3. AS/NZS 5000.1
L'estàndard AS/NZS 5000.1 especifica els requisits de rendiment dels cables utilitzats en instal·lacions elèctriques de baixa tensió, assegurant que els cables compleixen les propietats mecàniques, elèctriques i ambientals requerides, inclosa la resistència a la radiació UV. Aquesta norma proporciona una guia valuosa a l'hora de seleccionar cables circulars taronja per a ús exterior, especialment en aplicacions on estaran exposats a la llum solar.
