1. Estructura i característiques deCable MC

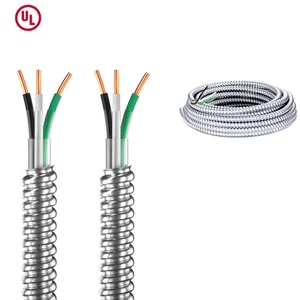

Els cables MC estan compostos per diverses cadenes de conductors de coure o alumini, embolicats en armadura metàl·lica (normalment alumini o acer galvanitzat) a la capa exterior i equipat amb una capa d’aïllament interna. La intenció original del seu disseny és proporcionar capacitats de protecció mecànica superiors alhora que milloren els efectes de blindatge electromagnètic.
Prenent com a exemple el cable MC de 10 calibres, el diàmetre del conductor és relativament gruixut i pot portar un corrent gran. S’utilitza habitualment en sistemes d’il·luminació, equips d’alta potència i sistemes de climatització (calefacció, ventilació i climatització). El cable de 10/5 MC es refereix a un cable MC 5- Core MC de 10 cables de calibre (AWG), adequat per a equips elèctrics que requereixen cables de control addicionals, com els interruptors bipolars i els circuits de control del ventilador.
A més, el PVC 10/2 recobertCable MCAfegeix una capa de beina exterior de PVC a la part superior del cable MC ordinari, fent -la més duradora en ambients humits i corrosius. El cable de 250 MC es refereix normalment a bobines de cable MC, cada 250 peus (aproximadament 76,2 metres) de llarg, adequats per a projectes de cablejat a gran escala per reduir les articulacions intermèdies i millorar l'eficiència de la construcció.
2. Els cables MC requereixen una protecció addicional?
Tot i que els propis cables MC tenen una beina metàl·lica robusta, en alguns casos encara es requereixen mesures de protecció addicionals. Això depèn principalment del seu entorn d’instal·lació i dels requisits reguladors elèctrics locals.
1. Risc de danys mecànics
Tot i que l’armadura metàl·lica dels cables MC pot suportar danys físics generals, encara es pot requerir protecció addicional en els escenaris següents:
Instal·lació terrestre o enterrada: als tallers o magatzems de fàbrica, si els cables estan exposats a terra, poden ser aixafats per muntacàrregues, carros o altres equips pesats, causant deformació o fins i tot danys a la capa de cuirassa. Per tant, en aquests entorns, els cables MC requereixen una protecció addicional mitjançant conductes o safates de cable.
Ambient d'exposició a l'aire lliure: els cables MC ordinaris no tenen capacitats impermeables. Tot i que els cables MC recoberts de 10/2 PVC tenen una beina exterior de PVC per millorar el rendiment impermeable, encara es recomana utilitzar capes de protecció addicionals com ara mànigues impermeables o beines resistents a la UV quan s’exposen a la pluja, la neu o la radiació UV durant molt de temps.
2. Entorn humit i corrosiu
Alguns llocs industrials, com plantes químiques, plantes de processament d’aliments o plantes de tractament d’aigües residuals, poden tenir un efecte corrosiu sobre l’armadura metàl·lica de cables MC a causa de la presència de grans quantitats de gasos o líquids corrosius a l’aire. En aquests entorns, 10/2 recoberts de PVCCable MCS’ha de preferir, ja que la seva beina exterior de PVC addicional pot prevenir eficaçment l’erosió química. No obstant això, en condicions extremes, encara es pot requerir una protecció addicional contra la corrosió, com ara el recobriment amb recobriments especials contra la corrosió o l'ús de cables MC fets de material d'acer inoxidable.
3. Consideracions de seguretat elèctrica
Segons NEC (Codi Elèctric Nacional), els cables MC poden requerir mesures addicionals de blindatge en determinades zones d’alt risc, com ara entorns explosius, zones d’equips mèdics o centres de dades d’alta seguretat, per reduir la interferència electromagnètica o garantir més estàndards de seguretat contra incendis. Per exemple, en entorns mèdics, es recomana utilitzar cables MC amb cables addicionals de posada a terra per millorar la seguretat elèctrica.
A més, en escenaris de càrrega de corrent elevat, com ara utilitzar un cable de 250 MC per al cablejat a gran escala, s’hauria d’assegurar que l’entorn extern del cable no causi un sobreescalfament. Si els cables es concentren en un espai estret, es poden requerir mesures addicionals de dissipació de calor, com ara utilitzar safates de cable ventilades o mantenir una certa distància per evitar que la temperatura excessiva del cable afecti la vida del servei.
3. Solucions recollides per a una protecció addicional deCables MC
Segons diferents escenaris d'aplicacions, es mostren a continuació diversos mètodes comuns de protecció addicionals:
Utilitzant safates de cable o tronc: a les fàbriques o edificis comercials, l’ús de safates de cable o tronc pot reduir el risc de danys mecànics i millorar la neteja del cablejat.
Utilitzant conductes impermeables: per a 10 cables MC de calibre instal·lats en entorns humits o exteriors, es recomana utilitzar PVC o conducte impermeable metàl·lic per a una protecció addicional per evitar que la humitat entri.
Recobriment Anti-Corrosió Capa: En un entorn químic, es pot aplicar un tractament contra el recobriment anti-corrosió a l'armadura metàl·lica dels cables MC per ampliar la seva vida útil.
Mantenir un espai de cablejat raonable: per a instal·lacions a gran escala de 250 cables MC, cal evitar l’apilament excessiu de cables per reduir els problemes de dissipació de calor.
Els propis cables MC tenen fortes capacitats de protecció mecànica, però encara es requereixen mesures de protecció addicionals en determinats entorns específics, com ara un impacte mecànic elevat, entorns humits o corrosius i càrregues de corrent elevades. Per exemple, el cable MC recobert de 10/2 PVC inclou una beina de PVC i és adequat per a entorns humits, mentre que el cable de 10/5 MC i el cable MC de 10 calibres poden requerir una protecció addicional quan es posa a l’aire lliure o a terra. Quan es realitzi cablejat a gran escala per a cables de 250 MC, s’ha de prestar una atenció especial a la dissipació de calor i a la gestió de la càrrega.
