Quan es tracta d'instal·lacions elèctriques, l'elecció correcta del cablejat i el mètode d'instal·lació té un paper fonamental per garantir la seguretat, l'eficiència i la fiabilitat a llarg termini. Una decisió clau a què s'enfronten els electricistes i els enginyers és triar el tipus de cable adequat per utilitzar-lo en diversos escenaris d'instal·lació, inclòs l'ús de safates de cables. Una pregunta comuna que sorgeix és si el cable THHN, un tipus de cable popular tant per a aplicacions residencials com comercials, es pot utilitzar en safates de cables.
En aquest article, explorarem el cable THHN, les seves característiques i com interactua amb les instal·lacions de safates de cables. També parlarem de consideracions importants a l'hora de decidir si THHN és la millor opció per al vostre sistema de safata de cables.
Què és THHN Wire?

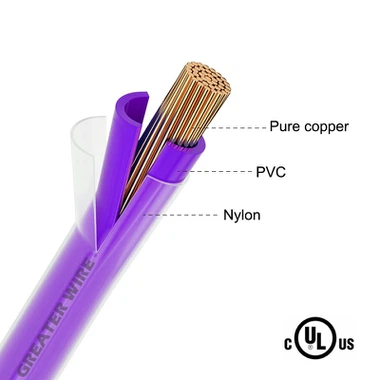

THHN significa filferro recobert de niló termoplàstic d'alta resistència a la calor. És un cable d'un sol conductor utilitzat habitualment en instal·lacions elèctriques residencials, comercials i industrials. El cable THHN és conegut per la seva resistència a la calor, resistència a l'abrasió i flexibilitat, el que el fa ideal per a una àmplia gamma d'aplicacions, inclosos els sistemes de conductes interiors i les safates de cables.
Les característiques clau del cable THHN inclouen:
Material aïllant: PVC (clorur de polivinil) per a aïllament elèctric.
Revestiment: Un recobriment de niló que proporciona resistència a l'abrasió i protegeix el cable dels danys físics.
Tensió nominal: Fins a 600 volts.
Classificació de temperatura: 90 graus (194 graus F) en condicions seques i fins a 75 graus (167 graus F) en ambients humits.
Material: Coure (tot i que les variants d'alumini també estan disponibles en mides més grans).
Flexibilitat: El cable THHN és flexible, el que el fa adequat per encaminar a través d'espais reduïts o sistemes complexos.
Què és una safata de cables?
Una safata de cables és un sistema de suport utilitzat per encaminar i organitzar cables o cables elèctrics, normalment en aplicacions comercials, industrials o residencials grans. Les safates de cables proporcionen una manera segura i organitzada d'instal·lar cables i cables per sobre del sostre o al llarg de les parets, protegint-los dels perills ambientals i garantint un fàcil accés per a futurs manteniments o actualitzacions.
Les safates de cables tenen diferents configuracions i tipus, com ara:
Safates de fons sòlid: Proporcioneu una superfície sòlida per al suport del cable, evitant que els cables toquin el terra.
Safates perforades: Ofereix flexibilitat en la col·locació del cable, amb forats que permeten una fàcil inserció del cable i ajuden a la dissipació de la calor.
Safates d'escala: Tenir una estructura semblant a una escala, amb esglaons amples que permeten que els cables descansin de manera segura.
Safates d'abeurador: Consisteix en un abeurador amb laterals per a una contenció més segura del cable.
Les safates de cables s'utilitzen habitualment per donar suport als cables d'alimentació, control i comunicació en entorns onconductespot no ser ideal o on es necessita un encaminament flexible.
Es pot utilitzar el cable THHN a la safata de cables?
Sí, el cable THHN es pot utilitzar a les safates de cables, però hi ha diversos factors importants a tenir en compte abans de prendre aquesta decisió. Vegem per què THHN és adequat per al seu ús en safates de cables i les condicions en què funciona millor.
1. Compliment dels requisits del codi
En moltes aplicacions, elNaEl Codi Elèctric Nacional (NEC) regula la instal·lació de cablejat elèctric, inclòs l'ús de cables a les safates de cables. Segons el NEC, el cable THHN està classificat per utilitzar-se en safates de cables en determinades condicions, sempre que s'instal·li i s'utilitzi adequadament dins de les seves especificacions classificades.
Compliment del codi:
El cable THHN s'ha d'instal·lar en una safata de cables d'una manera que compleixi amb l'article 392 del NEC, que tracta específicament la instal·lació de cables en safates de cables.
El cable THHN és generalment acceptable per utilitzar-lo en safates de cables sempre que estigui classificat per a llocs secs (o compleixi la versió THWN/THW per a llocs humits).
S'ha de tenir en compte la temperatura ambient màxima quan s'utilitza cable THHN en una safata de cables per assegurar-se que no superi la temperatura nominal del cable.
2. Durabilitat i protecció
Un dels avantatges més significatius del cable THHN en una instal·lació de safata de cables és la seva durabilitat. El recobriment de niló proporciona una excel·lent protecció contra l'abrasió, reduint la probabilitat de danys físics al cable mentre descansa a la safata. L'aïllament de PVC ofereix una protecció addicional contra fallades elèctriques, assegurant que el cable pot funcionar amb seguretat fins i tot en condicions dures.
La resistència a l'abrasió del cable és crucial en un entorn de safata de cables, ja que els cables sovint estan sotmesos a un desgast mecànic. En una safata de cables, els cables poden fregar contra les vores de la safata o contra altres cables, cosa que podria provocar danys a l'aïllament amb el pas del temps. El recobriment de niló del filferro THHN ajuda a mitigar aquest risc, la qual cosa la converteix en una opció fiable per al seu ús en safates de cables.
3. Flexibilitat i facilitat d'instal·lació
El cable THHN és flexible i fàcil d'instal·lar, cosa que el converteix en una excel·lent opció per a instal·lacions que involucren safates de cables. A causa del seu aïllament relativament prim i la seva naturalesa flexible, el cable THHN es pot encaminar fàcilment a través d'espais reduïts i es pot doblegar sense trencar-se, el que el fa adequat per a instal·lacions on el camí de la safata de cables implica girs pronunciats o dissenys difícils.
La flexibilitat del cable li permet moure's fàcilment a través de les safates durant la instal·lació i el manteniment, la qual cosa és beneficiós quan s'afegeix o es retira cables en el futur. Això és especialment important en indústries on el sistema elèctric pot requerir modificacions o addicions freqüents.
4. Estalvi d'espai i organització
Les safates de cables estan dissenyades per estalviar espai, oferint un mitjà eficient per organitzar diversos cables i cables en un únic sistema unificat. El cable THHN es pot agrupar fàcilment en una safata de cables per proporcionar una instal·lació ordenada i ordenada.
Quan utilitzeu filferro THHN en una safata de cables, podeu estalviar espai disposant ordenadament diversos cables costat a costat o apilats verticalment a la safata. Aquesta organització minimitza el risc d'embolics o cablejats desorganitzats, fent que el manteniment i la resolució de problemes futurs siguin més senzills.
5. Consideracions ambientals
El cable THHN està dissenyat per utilitzar-lo en llocs secs, el que el fa adequat per a instal·lacions on la humitat i les condicions ambientals no són una preocupació. Tanmateix, si la instal·lació de la safata de cables es troba en una zona exposada a la humitat, com ara a l'exterior o en un soterrani humit, es recomana utilitzar la versió THWN del cable, que té una millor resistència a la humitat.
Si la safata de cables es troba en una zona amb temperatures extremes, com ara un entorn d'alta temperatura (per exemple, a prop de forns o forns industrials), les propietats resistents a la calor del cable THHN funcionaran bé, ja que està classificat per suportar temperatures superiors. a 90 graus (194 graus F) en llocs secs.
Què cal tenir en compte quan utilitzeu filferro THHN a la safata de cables?
Tot i que el cable THHN és adequat per al seu ús en safates de cables, cal tenir en compte diversos factors abans de la instal·lació per garantir la seguretat i el rendiment:
1. Mida de la safata i capacitat del cable
La safata de cables ha de tenir una mida adequada per al nombre de cables THHN que s'utilitzen. Les safates de cables estan dissenyades per suportar diversos cables, però l'amuntegament pot provocar un sobreescalfament o danys físics. És essencial seguir les directrius del fabricant sobre quants cables poden cabre de manera segura a la safata i assegurar-se que hi ha espai adequat per a la dissipació de la calor.
2. Classificacions de temperatura
Assegureu-vos que la classificació de temperatura del THHN el cable coincideix amb l'entorn d'instal·lació. En entorns amb molta calor, assegureu-vos que la temperatura nominal del cable pugui suportar la temperatura ambient per evitar danys a l'aïllament. Si la instal·lació es troba en un lloc on les temperatures fluctuen dràsticament o arriben a ser extremadament altes, utilitzeu cables amb una classificació de temperatura més alta (per exemple, XHHW o THW).
3. Evitar danys físics
Tot i que el cable THHN és durador, una tensió mecànica excessiva o un dany a la safata de cables poden afectar el rendiment del cable. És essencial inspeccionar el sistema de safates regularment per detectar qualsevol signe de desgast, òxid o danys que puguin provocar que l'aïllament del cable es degradi amb el pas del temps. Si el sistema de safates té vores afilades o punts on es podria raspar el cable, considereu la possibilitat d'utilitzar protecció addicional, com ara protectors de cantonada o embolcalls de filferro.
4. Exposició a la humitat
Com que el cable THHN està classificat per a llocs secs, l'exposició a la humitat pot comprometre el seu rendiment. Si la safata de cables es troba en una zona exposada a l'aigua o la humitat, considereu l'ús de cable THWN o un altre tipus adequat per a llocs humits. El cable THWN té una construcció similar al cable THHN, amb protecció addicional contra la humitat.
5. Ús del conducte
Tot i que el cable THHN és adequat per utilitzar-lo en safates de cables, també es pot utilitzar en sistemes de conductes per a una protecció addicional, especialment en zones on és probable que hi hagi danys físics. El conducte pot oferir una capa addicional de protecció, especialment en entorns on hi ha una exposició potencial a perills ambientals.
