1, definició bàsica i composició estructural
1.1 Visió general deCable AC 90
AC 90 (cable blindat de 90 graus C) és un cable blindat d'alumini amb una capa d'aïllament de paper o polímer entre els seus conductors . No inclou un filferro addicional de terra, sinó que forma part del bucle de fil de terra a través de la capa d'armadura del cable {{3}
1.2 Visió general deCable MC
El cable MC (metall CAD) és un tipus de cable multi -conductor amb una beina metàl·lica, que inclou normalment un filferro de terra aïllat, que té una estructura més completa i és adequada per a entorns més complexos i exposats . MC Cable Metal Cable s’utilitza àmpliament en sistemes de construcció industrial, comercial i residencial, i es poden utilitzar en entorns de gasos secs, humits i fins i tot corrosius.}}
2, taula de comparació de cable AC 90 iMC Metal Cable Cable
| Compareu TTEM | Cable AC90 | Cable MC |
| Nom complet | Cable blindat de 90 graus | Cable revestit de metalls |
| Tipus de cuirassa | Armadura d'alumini entrellaçada | Armadura d’alumini o d’acer |
| Estructura del conductor | Conductor de coure o conductor d'alumini | Conductor de coure o conductor d'alumini |
| Configuració de filferro a terra | Normalment no hi ha filferro independent, confiant en armadura com a filferro de terra | Incloent filferro aïllat independent |
| Temperatura del funcionament |
Màxim 90 graus c | Fins a 90 graus C (també hi ha models de temperatura d'alta temperatura de 105 graus) disponibles) |
| Entorn d'instal·lació | Zones seques i protegides (com ara sostres en suspensió) | Zones seques, humides i exposades (com terres i parets) |
| Resistència al xoc mecànic | més | Més fort, adequat per a exposició i aplicacions industrials |
| Capacitat de resistència a la corrosió | feble | Models opcionals amb capa protectora externa anti-corrosió |
| Flexibilitat d’instal·lació | bona | Millor, més adaptable |
| Estàndards | CSA C22.2 No . 51 | CSA C22.2 No . 51, no . 230, UL 1569 |
| Requisits de prova de continuïtat del sòl | Més estrictes (requisits de terra de l’armadura) | El filferro de terra independent és fàcil de detectar i mantenir |
| Escenaris d'aplicacions típics | Cablejat interior i sostres suspesos en edificis comercials | Instal·lacions industrials, subministrament elèctric residencial, connexió d'equips |
3, Anàlisi de composició estructural del filferro AC90 i el fil MC

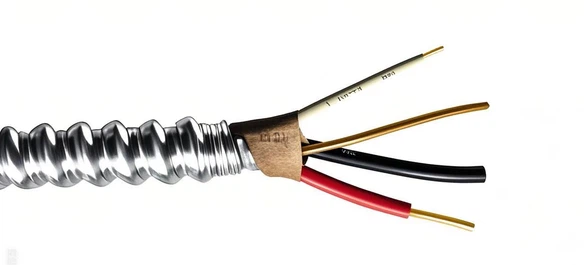

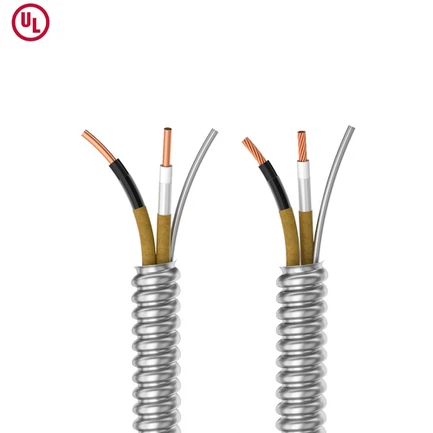

3.1 AC 90 Estructura de filferro
Conductor: Normalment un conductor de coure o alumini suau;
Capa d’aïllament: material termoplàstic PVC o XLPE; Com T90 Wire, RW90 Wire
Capa d’aïllament: cinta de polièster o capa de paper;
Capa de cuirassa: armadura de tires entrellaçades d'alumini;
Sense filferro independent: la capa de l'armadura també serveix de ruta de terra .
3.2 cable elèctric MCEstructura
Conductor: coure o alumini;
Capa d’aïllament: aïllament termoset o termoplàstic, com ara filferro, fil xhhw;
Capa d'ompliment: s'utilitza per a l'estabilitat estructural;
Capa de cuirassa: cinta entrellaçada d'alumini o d'acer;
Fil
4, comparació del rendiment tècnic entreCable AC90iMC Wire
4.1 Rendiment elèctric
MC Cable és superior al filfer
4.2 Rendiment tèrmic
Els dos són aproximadament els mateixos a la temperatura nominal (90 graus C), però els cables MC poden triar models C de 105 graus resistents a la temperatura segons diferents materials d’aïllament, adequats per a zones de càrrega de calor més elevades .
4.3 Propietats mecàniques
El cable elèctric MC està equipat amb armadura metàl·lica, que té una forta resistència a l’impacte i és adequat per a entorns que requereixen cablejat exposat o que puguin estar afectats per forces externes . CA 90 Cables són més adequats per a entorns amb requisits de protecció mecànica més baixos, com ara els pipelines i els sostres .
5, mètode d’instal·lació i especificacions estàndard
5.1 Mètode d’instal·lació
AC 90 Cable: utilitzat habitualment per a la instal·lació i instal·lació exposades a l'interior en sostres en suspensió, s'hauria de prestar una atenció especial a la continuïtat i la fiabilitat de la connexió de terra .
Cable MC: adequat per a diversos mètodes de posada, incloent la posada exposada, la posada enterrada, la fila a les canonades i l'ús a les parets exteriors de la construcció, amb una forta flexibilitat .
5.2 Normes d’execució
AC 90 Wire: Compliment de la norma canadiana CSA C22.2 No . 51;
MC Wire: compleix amb UL 1569, CSA C22 . 2 No . 230, i també compleix les regulacions NEC (Codi Elèctric Nacional) per a la instal·lació a les àrees de classe I i II.
6, l’entorn d’ús i les aplicacions típiques del cable AC 90 i el cable MC
| Entorn de l'aplicació | Tipus de cable recomanat | Descripció del motiu |
| Sostre suspès, zona seca | Cable AC 90 | Baix cost, estructura senzilla i fàcil instal·lació |
| Taller de fabricació industrial | Cable MC | Independent, segur i fiable, resistent a la corrosió |
| Medical/Escola/Laboratori | Cable MC | Requereix una seguretat a terra i un cablejat flexible |
| Cablejat de potència temporal | Cable MC | Reutilitzable i altament resistent als danys mecànics |
| Cablejat interior en apartaments o zones comercials | Cable AC 90 | Control de costos raonable per satisfer les necessitats bàsiques de seguretat |
| Entorn humit o químic | Cable MC | (Model anti -corrosió) La beina és resistent a la corrosió química i adequada per a zones humides i corrosives |
7, avantatges i desavantatges del filferro AC90 iMC Metal Cable Cable
Avantatges i desavantatges deCable AC 90
avantatge:
Baix cost;
La capa de cuirassa proporciona certa protecció mecànica;
Fàcil instal·lació;
Apte per a entorns secs a la majoria d’edificis comercials .
Desavantatges:
No hi ha filferro independent, el rendiment de terra depèn de la connexió de cuirassa;
No és adequat per a entorns humits o exposats;
Les proves de continuïtat de terra són complexes .
Avantatges i desavantatges deCable MC
avantatge:
Conté conductors de posada a terra independents, alta seguretat;
Instal·lació flexible i una forta adaptabilitat ambiental;
Fort resistència a la corrosió i l’impacte mecànic;
Compleix amb diversos codis elèctrics i de construcció .
Desavantatges:
Elevat cost;
El pes és relativament gran i es requereix una estructura de suport més gran per al cablejat .
