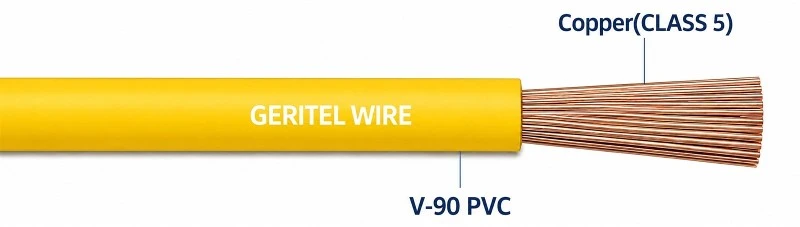

H05V-K cable for industrial automation panels

PRODUCTE REAL SHOT

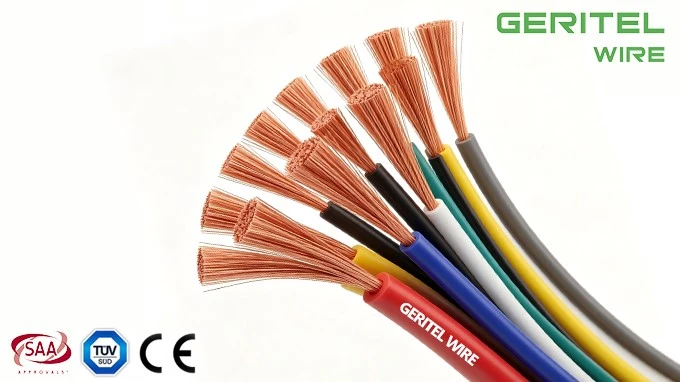

PVC insulated wire for industrial automation panels

flexible panel wire for industrial automation panels

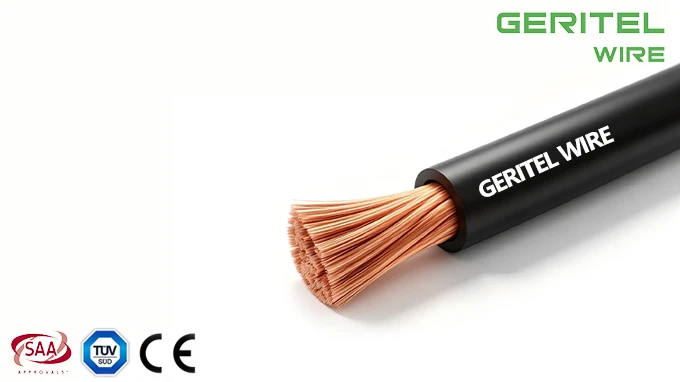

Class 5 copper wire for industrial automation panels

300/500V wire for industrial automation panels

Cable d'armari elèctric de 0,5 mm2 construït per a un muntatge elèctric intern organitzat

Aquesta pàgina H05V-K presenta un conductor de coure de classe 5 flexible amb aïllament de PVC en un disseny d'un sol-nucle sense funda. Els clients poden cercarFil de coure flexible de 0,5 mm², cable de cablejat del panell de 0,5 mm2 o cable de calibre petit H05V-K; aquests termes s'assignen a una família de productes tècnicament coherent. la secció transversal reduïda-i la flexibilitat de classe 5 ajuden a mantenir els paquets de cables manejables dins de tancaments compactes. L'ús s'ha de mantenir dins les condicions de cablejat intern o fix protegides adequades. GERITEL WIRE pot confirmar els detalls de construcció, color i embalatge abans de la producció en volum. Els formats de bobina i impressió OEM es poden revisar després de confirmar la construcció final.

ESPECIFICACIONS DEL PRODUCTE

internal wiring cable for industrial automation panels

Aplicacions

Cablejat del panell de PVC per utilitzar-lo en els panells de control d'interruptors, relés i instrumentació d'aparells de potència i per a finalitats com ara connectors interns en equips rectificadors, arrencadors de motors i controladors.

ESPECIFICACIONS
Tensió nominal Uo/U	H05V-K:300/500V H07V-K:450/750V
Classificació de temperatura	Corregit: -30 graus a +70 graus Flexió: -5 graus a +70 graus
Radi de flexió mínim	Fixa: 6 x diàmetre total
Conductor	Conductor de coure flexible classe 5
Aïllament	PVC (clorur de polivinil)
Color d'aïllament	Vermell, Negre, Blau, Taronja, Groc, Blanc, Verd/Groc, Violeta, Rosa, Gris, Marró
NORMES	EN 50525-2-31, EN 60228 Retardant de flama segons IEC/EN 60332-1-2 Resistent als UV

DIMENSIONS

SUPERFICIE TRANSVERSAL NOMINAL mm²

	DIÀMETRE TOTAL NOMINAL mm²	PES NOMINAL kg/km
	DIÀMETRE TOTAL NOMINAL mm²	PES NOMINAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUCTORS

CREU NOMINAL SECCIÓAL ZONA mm²	DIÀMETRE MÀXIM DE CABLES EN CONDUCTOR mm	RESISTÈNCIA MÀXIMA DEL CONDUCTOR A 20 graus ohms/km
CREU NOMINAL SECCIÓAL ZONA mm²	DIÀMETRE MÀXIM DE CABLES EN CONDUCTOR mm	Filferros simples
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARACTERÍSTIQUES ELÈCTRIQUES

CREU NOMINAL ÀREA ECCIONAL mm²	MÈTODE DE REFERÈNCIA A (TANCAT A CONDUIT EN TÈRMICA PARET AÏLLANT ETC) Amperes		MÈTODE DE REFERÈNCIA B (TANCAT EN CONDUCT A LA PARET O A DINS TRUNKING ETC) Amperes		MÈTODE DE REFERÈNCIA C (RETALLAT DIRECTE) Amperes		MÈTODE DE REFERÈNCIA F (A L'AIRE LLIURE O ONA SAFA DE CABLES PERFORADA ETC HORIZONTAL O VERTICAL ETC) Amperes
							Tocant			Espaciat per un diàmetre
							Tocant			2 cables monofàsic ACor DC o 3 cables trifàsic AC pla
	2 Cables Fase única- ACor DC	3 o 4 cables Tres-fases AC	2 Cables Fase única- ACor DC	3 o 4 cables Tres-fases AC	2 Cables Fase única- AC o DC	3 o 4Cables Tres-Fase AC	2 Cables Fase única AC o DCplana	3 Cables Tres-fases ACflat	3 Cables Tres-fases ACtrefoil	Horitzontal	Vertical
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICACIONS

single core flexible wire for industrial automation panels

H05V-K wire for building automation panels

EMBALAJAMENT

flexible panel wire for building automation panels

Rotlla

H05V-K cable for building automation panels

Bobina de plàstic

PVC insulated wire for building automation panels

Bobina petita de fusta

APLICACIÓ

300/500V wire for building automation panels

Panell de control industrial

Class 5 copper wire for building automation panels

Connexió d'energia renovable

Cablejat de la centralita

CAS

single core flexible wire for building automation panels

Actualització de la centralita de l'aeroport d'Adelaide

internal wiring cable for building automation panels

Distribució elèctrica de la central industrial

Substitució del cable flexible de la centralita principal

PER QUÈ TRIAR-NOS

30Anys d'experiència
en un-servei

Dongguan Greater Wire & Cable Co., Ltd. és un fabricant professional de cables de grau-d'enginyeria a la Xina, que subministra solucions de cable elèctric certificades per a projectes d'edificació, industrials, miners, energètics i d'infraestructures a tot el món.

Amb una fàbrica de 30.000 m², 30 línies de producció, enginyers experimentats i un estricte equip de control de qualitat, oferim productes de cable fiables, traçables i compatibles per a aplicacions d'enginyeria internacional. Els nostres productes compten amb certificacions com SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS i ISO.

Estem compromesos amb la seguretat, la qualitat, la transparència i la{0}}associació a llarg termini. Des de la inspecció de matèries primeres fins a les proves del producte acabat, cada lot es controla acuradament per garantir un rendiment estable i un ús fiable del projecte.

Qualitat certificada - de cable més gran. Subministrament fiable. Valor d'enginyeria.

H05V-K cable for elevator control panels

15K

Projectes acabats

150+

personal professional

15K

clients feliços

92+

premis i certificats

EQUIPAMENT DE LA PLANTA

PVC insulated wire for elevator control panels

flexible panel wire for elevator control panels

flexible panel wire for controller cabinets

Class 5 copper wire for elevator control panels

300/500V wire for elevator control panels

Class 5 copper wire for controller cabinets

CERTIFICACIONS GLOBALS

internal wiring cable for elevator control panels

FOTOS DEL CLIENT

single core flexible wire for elevator control panels

TRANSPORT INTERNACIONAL

Càrrega marítima

Oferim solucions de transport marítim fiables per a comandes de gran-volum. Les vostres mercaderies s'embalen i s'envien de manera segura en contenidors, la qual cosa garanteix un lliurament rendible- als ports de tot el món.

Càrrega aèria

Per a un lliurament més ràpid, el nostre servei de transport aeri garanteix que els vostres productes arribin ràpidament a destinacions internacionals, amb una manipulació acurada i un seguiment complet al llarg del camí.

Internacional Express

Necessites enviaments urgents? El nostre servei exprés internacional ofereix comandes petites i mitjanes de manera eficient, proporcionant un servei porta a porta amb un seguiment en temps real-per a la tranquil·litat.

SOCI COOPERATIVA

Busquem un soci cooperatiu per ampliar el nostre negoci.

flexible panel wire for pump control panels

PVC insulated wire for pump control panels

single core flexible wire for pump control panels

H05V-K cable for water treatment control panels

internal wiring cable for pump control panels

Class 5 copper wire for pump control panels

H05V-K wire for water treatment control panels

Com cooperar amb nosaltres?

Només heu de compartir els vostres requisits, rebre la nostra solució professional, confirmar mostres i gaudir d'una producció ràpida i fiable i d'un lliurament a tot el món - treballar amb nosaltres és tan fàcil.

La nostra adreça

Edifici 2, No. 40 Luxi 2nd Road, ciutat de Liaobu, ciutat de Dongguan, província de Guangdong, Xina

Número de telèfon

+86 136 6257 9592

+86 135 1078 4550

-Correu electrònic

manager01@greaterwire.com

flexible panel wire for water treatment control panels

PMF

Es pot utilitzar H05V-K per als contactes auxiliars de l'interruptor?

En la construcció de panells, la resposta pràctica depèn de com estigui protegit i acabat el conductor. El terme de cerca rellevant és H05V-K cable de contacte auxiliar. Sí, les connexions internes fixes als contactes auxiliars de l'interruptor adequats són una funció habitual de cable-del panell. La mida del terminal, la protecció contra curt-circuits i la identificació del circuit han de ser correctes. Per a comandes internacionals, GERITEL WIRE pot preparar la informació tècnica i d'embalatge necessària per a la coordinació de compres, inspecció i enviament.

Es pot utilitzar H05V-K per als llums indicadors dels aparells de commutació?

Des del punt de vista de l'especificació, H05V-K té un límit d'ús clar que no s'hauria d'estirar per afirmacions de màrqueting. El terme de cerca rellevant és H05V-K cable del llum indicador. Sí, el cablejat intern protegit per als indicadors i dispositius de control pot adaptar-se a H05V-K quan la classificació del circuit sigui adequada. Els circuits d'il·luminació fora del recinte poden necessitar un sistema de cablejat diferent. GERITEL WIRE pot confirmar la mida, el color, el marcatge i els detalls d'embalatge sol·licitats abans de la producció perquè la comanda coincideixi amb el dibuix.

Es pot utilitzar H05V-K per a transformadors de control dins dels panells?

Per al cablejat OEM, l'enfocament més segur és fer coincidir el tipus de cable amb el circuit real en lloc de triar només pel color o la flexibilitat. El terme de cerca rellevant és H05V-K cable de control del transformador. Es pot utilitzar en connexions de control/transformadors interns de baixa potència-adequades quan les condicions de corrent i temperatura estan dins dels límits. El corrent primari o secundari del transformador pot requerir un conductor més gran o un tipus de cable diferent. Per als projectes OEM, GERITEL WIRE pot donar suport a la revisió de dades tècniques, la confirmació de mostres i l'embalatge pràctic de bobines o caixes.

Es pot utilitzar H05V-K per al cablejat de la bobina del contactor?

El producte pot encaixar bé, sempre que la tensió, la-secció i les condicions d'instal·lació- protegides siguin correctes. El terme de cerca rellevant ésCable del contactor H05V-K. Sí, les connexions de la bobina del contactor i els-circuits de control són aplicacions típiques de panells fixos per a nuclis individuals flexibles. Mantingueu la separació i la protecció contra sobreintensitat coherents amb el disseny de control. GERITEL WIRE pot ajudar a comparar la construcció sol·licitada amb l'especificació del projecte abans de la cotització, reduint els desajustos de models evitables.
