Descripció

Paràmetres tècnics

Certificació

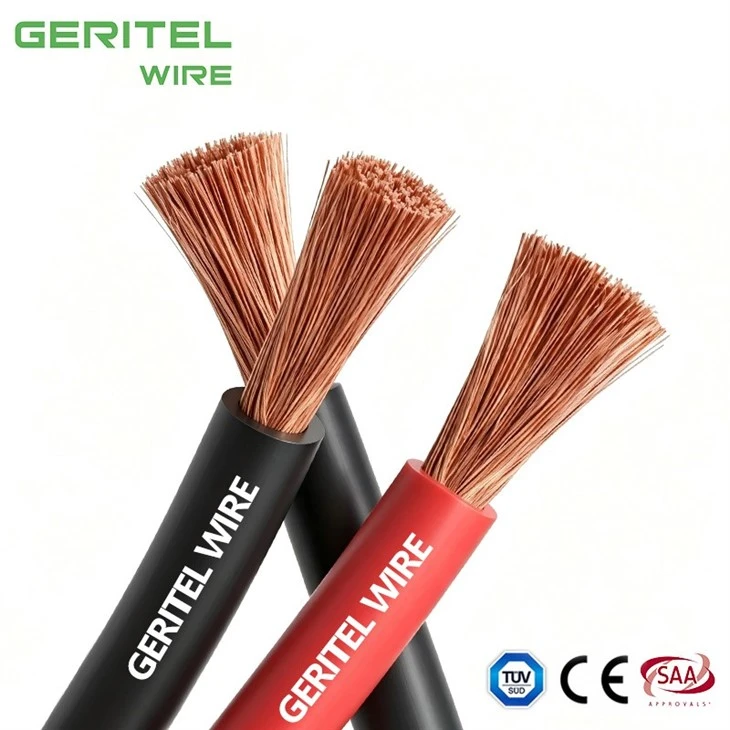

flexible H05V-K 1mm2 wire

PRODUCTE REAL SHOT

flexible 2491X panel wire

Cable flexible del panell de relés per a dissenys de terminals compactes

H05V-K és una opció pràctica per acablejat del quadre d'instrumentacióon s'han d'encaminar molts conductors d'un sol-nucli entre terminals, relés, indicadors i dispositius de control. La seva construcció de coure flexible de classe 5 fa que el cable de l'armari de relés sigui més fàcil de vestir a través d'espais reduïts dels panells, mentre que l'aïllament de PVC admet l'organització del circuit basat en el color- durant el muntatge i el manteniment. El producte s'utilitza millor per a un cablejat intern fix o protegit adequat i no s'ha de confondre amb el cable apantallat per a senyals analògics o de dades sensibles. GERITEL WIRE pot ajudar els constructors de panells a confirmar el color, l'embalatge i la documentació, proporcionant un cable de control de classe 5 que s'adapta als fluxos de treball de producció repetitiva i de processament de terminals-.

ESPECIFICACIONS DEL PRODUCTE

fine stranded H05V-K 0.5mm2 wire

Aplicacions

Cablejat del panell de PVC per utilitzar-lo en els panells de control d'interruptors, relés i instrumentació dels aparells de potència i per a finalitats com ara connectors interns en equips rectificadors, arrencadors de motor i controladors.

ESPECIFICACIONS
Tensió nominal Uo/U	H05V-K:300/500V H07V-K:450/750V
Classificació de temperatura	Corregit: -30 graus a +70 graus Flexió: -5 graus a +70 graus
Radi de flexió mínim	Fixa: 6 x diàmetre total
Conductor	Conductor de coure flexible classe 5
Aïllament	PVC (clorur de polivinil)
Color d'aïllament	Vermell, Negre, Blau, Taronja, Groc, Blanc, Verd/Groc, Violeta, Rosa, Gris, Marró
NORMES	EN 50525-2-31, EN 60228 Retardant de flama segons IEC/EN 60332-1-2 Resistent als UV

DIMENSIONS

SUPERFICIE TRANSVERSAL NOMINAL mm²

	DIÀMETRE TOTAL NOMINAL mm²	PES NOMINAL kg/km
	DIÀMETRE TOTAL NOMINAL mm²	PES NOMINAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUCTORS

CREU NOMINAL SECCIÓAL ZONA mm²	DIÀMETRE MÀXIM DE CABLES EN CONDUCTOR mm	RESISTÈNCIA MÀXIMA DEL CONDUCTOR A 20 graus ohms/km
CREU NOMINAL SECCIÓAL ZONA mm²	DIÀMETRE MÀXIM DE CABLES EN CONDUCTOR mm	Filferros simples
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARACTERÍSTIQUES ELÈCTRIQUES

CREU NOMINAL ZONA ECCIONAL mm²	MÈTODE DE REFERÈNCIA A (TANCAT A CONDUIT EN TÈRMICA PARET AÏLLANT ETC) Amperes		MÈTODE DE REFERÈNCIA B (TANCAT EN CONDUCT A LA PARET O A DINS TRUNKING ETC) Amperes		MÈTODE DE REFERÈNCIA C (RETALLAT DIRECTE) Amperes		MÈTODE DE REFERÈNCIA F (A L'AIRE LLIURE O ONA SAFA DE CABLES PERFORADA ETC HORIZONTAL O VERTICAL ETC) Amperes
							Tocant			Espaciat per un diàmetre
							Tocant			2 cables monofàsic ACor DC o 3 cables trifàsic AC pla
	2 Cables Fase única- ACor DC	3 o 4 cables Tres-fases AC	2 Cables Fase única- ACor DC	3 o 4 cables Tres-fases AC	2 Cables Fase única- AC o DC	3 o 4Cables Tres-Fase AC	2 Cables Fase única AC o DCplana	3 Cables Tres-fases ACflat	3 Cables Tres-fases ACtrefoil	Horitzontal	Vertical
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICACIONS

fine stranded H05V-K 0.75mm2 wire

fine stranded H05V-K 1mm2 wire

EMBALAJAMENT

Rotlla

Bobina de plàstic

Bobina petita de fusta

APLICACIÓ

Panell de control industrial

Connexió d'energia renovable

flexible panel wire for data center switchgear control panel wiring

Cablejat de la centralita

CAS

Actualització de la centralita de l'aeroport d'Adelaide

Distribució elèctrica de la central industrial

PVC single core wire for data center switchgear control panel wiring

Substitució del cable flexible de la centralita principal

PER QUÈ TRIAR-NOS

30Anys d'experiència
en un-servei

Dongguan Greater Wire & Cable Co., Ltd. és un fabricant professional de cables de grau-d'enginyeria a la Xina, que subministra solucions de cable elèctric certificades per a projectes d'edificació, industrials, miners, energètics i d'infraestructures a tot el món.

Amb una fàbrica de 30.000 m², 30 línies de producció, enginyers experimentats i un estricte equip de control de qualitat, oferim productes de cable fiables, traçables i compatibles per a aplicacions d'enginyeria internacional. Els nostres productes compten amb certificacions com SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS i ISO.

Estem compromesos amb la seguretat, la qualitat, la transparència i la{0}}associació a llarg termini. Des de la inspecció de matèries primeres fins a les proves del producte acabat, cada lot es controla acuradament per garantir un rendiment estable i un ús fiable del projecte.

Qualitat certificada - de cable més gran. Subministrament fiable. Valor d'enginyeria.

15K

Projectes acabats

150+

personal professional

15K

clients feliços

92+

premis i certificats

EQUIPAMENT DE LA PLANTA

Class 5 copper wire for data center EPMS panel internal wiring

CERTIFICACIONS GLOBALS

H05V-K 1x0.5

FOTOS DEL CLIENT

H05V-K data center BMS panel internal wiring

TRANSPORT INTERNACIONAL

Càrrega marítima

Oferim solucions de transport marítim fiables per a comandes de gran-volum. Les vostres mercaderies s'embalen i s'envien de manera segura en contenidors, la qual cosa garanteix un lliurament rendible- als ports de tot el món.

Càrrega aèria

Per a un lliurament més ràpid, el nostre servei de transport aeri garanteix que els vostres productes arribin ràpidament a destinacions internacionals, amb una manipulació acurada i un seguiment complet al llarg del camí.

Internacional Express

Necessites enviaments urgents? El nostre servei exprés internacional ofereix comandes petites i mitjanes de manera eficient, proporcionant un servei porta a porta amb un seguiment-en temps real per a la tranquil·litat.

SOCI COOPERATIVA

Busquem un soci cooperatiu per ampliar el nostre negoci.

300/500V internal wire for data center BMS panel internal wiring

Class 5 copper wire for data center BMS panel internal wiring

flexible panel wire for data center BMS panel internal wiring

flexible panel wire for auxiliary circuits

flexible panel wire for electrical equipment internal wiring

PVC single core wire for data center BMS panel internal wiring

H05V-K data center monitoring cabinet internal wiring

H05V-K wire for data center monitoring cabinet internal wiring

flexible panel wire for data center monitoring cabinet internal wiring

Com cooperar amb nosaltres?

Només heu de compartir els vostres requisits, rebre la nostra solució professional, confirmar mostres i gaudir d'una producció ràpida i fiable i d'un lliurament a tot el món - treballar amb nosaltres és tan fàcil.

La nostra adreça

Edifici 2, No. 40 Luxi 2nd Road, ciutat de Liaobu, ciutat de Dongguan, província de Guangdong, Xina

Número de telèfon

+86 136 6257 9592

+86 135 1078 4550

Correu electrònic{0}

manager01@greaterwire.com

Preguntes freqüents

Puc utilitzar terminals d'anell amb H05V-K?

Els compradors haurien de tractar-ho com una pregunta de selecció en lloc d'una afirmació de màrqueting sí/no. El terme de cerca rellevant és H05V-K cable terminal de crimpat. Sí, si el terminal d'anell està dissenyat per a la mida del conductor i la construcció de fils de classe 5 i està plegat amb la matriu correcta. Realitzeu una força-d'estirament i una inspecció visual de l'encrespament aprovat. Per a la producció de panells repetits, GERITEL WIRE pot parlar de codificació de colors, impressió i embalatge coherents per simplificar la manipulació al taller.

Com puc evitar que els fils H05V-K s'estenin a un terminal?

Sí, quan les condicions d'instal·lació coincideixen amb el disseny H05V-K. El terme de cerca rellevant és la terminació del cable del panell trenat fi. Utilitzeu la longitud correcta de la cinta, eviteu tallar els fils i utilitzeu una virola o un sistema de terminal compatible quan es recomana. Una bona preparació final millora tant la velocitat de muntatge com la consistència de la connexió. GERITEL WIRE pot proporcionar el full de dades aplicable i els documents de compliment disponibles per a la construcció ordenada exacta per a la revisió del comprador.

H05V-K és adequat per a la llum solar directa?

El punt clau és separar la propietat estàndard del cable de la regla d'instal·lació final. El terme de cerca rellevant és H05V-K cable resistent a la llum solar. No assumeixis que la-idoneïtat de la llum solar directa del nom del model H05V-K perquè la composició i les certificacions estàndard de PVC poden variar. Utilitzeu un producte verificat-UV o un conducte protector per a una exposició prolongada a la llum solar. Quan un projecte té condicions d'instal·lació especials, GERITEL WIRE pot ajudar a identificar si l'estàndard H05V-K és adequat o un altre tipus de cable és més segur.

H05V-K és adequat per a zones de màquines-omples d'oli?

Per a la majoria dels compradors, aquesta pregunta es respon millor des de la tensió, la classe del conductor i el mètode d'instal·lació junts. El terme de cerca rellevant ésH05V-Cable resistent a l'oli K. L'estàndard H05V-K no és automàticament resistent a l'oli, de manera que l'exposició a l'oli hidràulic, el líquid de tall o els lubricants hauria de provocar una verificació de la-compatibilitat del material. Utilitzeu un cable resistent a l'oli-quan l'exposició sigui habitual. GERITEL WIRE se centra en la confirmació clara d'especificacions abans de la producció en massa, especialment per a la tensió, la-secció transversal, el color i l'abast de la certificació.
